OKS1295-7 带软件锁非易失性随机存取存储器OKS1295 - - 8M×8

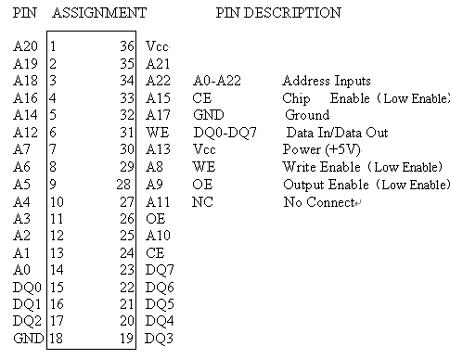

OKS1295 引脚排列及性能简介

OKS1295引脚排列及性能简介

非易失性随机存取存储器(NVRAM)OKS1295 带软件口令的非易失性随机存取存储器OKS1295-7 在 引脚排列上与普通SRAM,EEPROM及通用NVRAM无异,只是它在通用NVRAM即由锂电池及抗干扰电路和SRAM组成的基础上在写信号上增加了软件锁功能。当用户要向此SNVRAM内存入数据时,先要打开写信号上的锁开放片内写信号,此指令为向此芯片最后一个单元写入88这个数(此时88并未真的存入此芯片的最后一个单元,这只是一个开锁指令),而当用户写完数据后,再向最后一个单元写入非88的数即可将写信号锁死,任凭外部干扰怎样也不能打开写信号,从而达到可靠保存数据的目的。同时原来通用NVRAM保存数据的功能即由监测电路监视VCC,当其上下电≤4.35V时自动拉高片内片选信号,使数据自动保护的功能此SNVRAM一样具备。

OKS1295 读取模式

OKS1295-7 在WE(写使能)被禁止(high)且CE(片选)被选中(Low)并且OE(读信号)被使能(Low)执行一次读循环。23个地址输入线(A0-A22)指定的唯一的地址定义将要被访问。最后输入信号稳定后8位数据输出驱动器将在tACC时序内得到有效数据。

OKS1295 写模式

要向OKS1295-7 写数据,就先要打开放写信号,这就需要先发出一个向OKS1295-7 最后两个字节即最高字节写入88的指令。在写信号开放后,片内SRAM的写信号随外部写信号引脚的变化而变化,否则片内写信号被置高不能写入数据。在写信号开放后,地址输入稳定后,OKS1295-7 在WE和CE信号处于激活(低电平)状态为写模式。最后出现的CE或WE下降沿将决定写循环的开始,写循环终止于CE或WE前边的上升边沿。在写循环内所有地址输入必须保持有效。在下一个循环能被初始化前,WE写信号必须将高电平保持最少记录时间(tWR).写循环期间OE控制信号应当保持失效(高电平),避免总线冲突,如果输出总线已经有效(CE和OE激活),则写信号可以在tODW时序内从下降边沿开始禁止输出。

OKS1295 数据保存模式

OKS1295-7 为Vcc提供全部功能,当VCC大于4.5伏或4.75伏,写保护为4.35伏或4.75伏。当Vcc掉电时保存数据,没有任何附加支持电路的需要。HK1295通常监视Vcc。如果电源电压降低,RAM自动写保护其本身。所有对RAM的输入变为“不接收”,所有输出为高电阻。当Vcc降低到大约3.0伏时,电源转换电路将用锂电源向RAM供电保存数据。电压升高时,当Vcc升高到大约3.0伏时,电压转换电路将外部Vcc与RAM连接。正常RAM操作在Vcc超过4.5伏或4.75伏后能够重新开始。。同时OKS1295-7 还提供了软件锁死功能,即在用户完成写入数据的操作后,只需向该芯片最后一个单元写入一个非88的数,如99,03等,片内SRAM的写信号被锁死,不论外部写信号怎样都不能向片内存入数据,从而大大提高了芯片的可靠性。

OKS1295 出厂状态及运输

OKS1295-7 从半导体出厂均保证满电量。运输及使用中的重力加速度不应超出1.5G否则影响寿命。

OKS1295 验收及服务

OKS1295-7 验收期为1个月即自客户得到本产品后对以下各项性能指标进行验收,如果异议应在1个月内提出更换或退货。质量保证期即服务期为一年,如OKS1295-7 在一年内非使用问题而产生的产品质量问题并且未经使用损坏的经我公司检验认可可以给予更换。我公司拥有对以上条款的最终解释权。

OKS1295 各项指标
OKS1295-7 最大范围

注:OKS1295-7 长期暴露在工作在以上最大范围下将影响使用周期

OKS1295-7 推荐操作条件 (0℃to70℃)
PARAMETER SYMBOL MIN TYP MAX UNITS
PowerSupplyVoltage Vcc 4.5 5.0 5.5 V
Logic1 VIH 2.2 5.0 Vcc V
Logic0 VIL 0.0 0 +0.8 V
OKS1295-7 直流特性 (0℃to70℃;Vcc=5V±10%)
PARAMETER SYMBOL MIN TYP MAX UNITS
Input Leakage Current I IL -5.0 +5.0 mA
I/O Leakage Current CE≥VIH≤VCC I IO -5.0 +5.0 mA
Output Current @2.4V I OH -1.0 mA
Output current @0.4V I OL 2.0 mA
Standby Current CE=2.2V,CE2=0V I CCS1 5.0 10.0 mA
Standby Current CE=Vcc-0.5V,CE2=0V I CCS2 3.0 5.0 mA
Operating Current I CCO1 5 45 mA
Write Protection Voltage(OKS1295) V T P 4.25 4.37 4.5 V
Write Protection Voltage(OKS1295N) V T P 4.5 4.75 4.85 V
OKS1295-7 读写电特性 (0℃to70℃;Vcc=5V±10%)
PARAMETER SYM OKS1295-70 OKS1295-85 OKS1295-100 UNITS NOTES
MIN MAX MIN MAX MIN MAX
Read Cycle Time tRC 70 85 100 ns
Access Time tACC 70 85 100 ns
OE to Output Valid tOE 35 45 50 ns
OE to Output Valid tCO 70 85 100 ns
OE or CE Output Active tCOE 5 5 5 ns 5
Output High Z from Dissection tOD 25 30 35 ns 5
Output Hold from dress Change tOH 5 5 5 ns
Write Cycle Time tWC 70 85 100 ns
Write Pulse Width tWP 55 65 75 ns 3
Address Setup Time tAW 0 0 0 ns
Write Recovery Time tWR1
tWR2
5
15
5
15
5
15
ns
Output High Z from WE tODW 25 30 35 ns 5
Output Active from WE tOEW 5 5 5 ns 5
Data Setup Time tDS 30 35 40 ns 4
Data Hold Time tDH1
tDH2
0
10
0
10
0
10
ns
OKS1295-7 建议电源上下电时间
S YM PARAMETER MIN MAX UNITS NOTES
T PD CE at VIH before Power-Down 0 μs
T F VCC Slew from4.5V to OV (CE at VIH) 300 μs
T R VCC Slew from OV to 4.5V(CE at VIH) 0 μs
T REC CE WE at VIH after Power-UP 20 125 μs
(TA=25℃)
SYM PARAMETER MIN MAX UNITS NOTES
TDR Expected Data Retention Time 10 years 9,10

OKS1295-7 :请技术人员在使用前仔细阅读英文资料,中文翻译仅为全部资料中的一部分。
