OP37 低噪声、精密、高速运算放大器(A(VCL) >- 5)
OP-37可提供与OP-27一样的高性能，但前者的设计针对增益大于5的电路进行了优化。这一设计变更将压摆率提高到17V/us，并将增益带宽积提高到63 MHz。
OP-37不仅具有OP-07的低失调电压和漂移特性，而且速度更高、噪声更低。失调电压低至25 uV，最大漂移为0.6 uV/°C，因而该器件是精密仪器仪表应用的理想之选。极低噪声（10 Hz时en=3.5 nV/√Hz）、低1/f噪声转折频率(2.7Hz)以及高增益（180万），能够使低电平信号得到精确的高增益放大。
利用偏置电流消除电路，OP-37可实现±10 nA的低输入偏置电流和7 nA的失调电流。在整个军用温度范围内，此电路通常可以将IB 和 IOS分别保持在±20 nA和15 nA。
输出级具有良好的负载驱动能力。±10 V保证摆幅(600 Ohm)和低输出失真使OP-37成为专业音频应用的绝佳选择。
The OP-37 provides the same high performance as the OP-27, but the design is optimized for circuits with gains greater than five. This design change increases slew rate to 17V/usec and gain-bandwidth product to 63MHz.
The OP-37 provides the low offset and drift of the OP-07 plus higher speed and lower noise. Offsets down to 25uV and drift of 0.6uV/°C maximum make the OP-37 ideal for precision instrumentation applications. Exceptionally low noise (en=3.5nV/Hz at 10Hz), a low 1/f noise corner frequency of 2.7Hz, and the high gain of 1.8 million, allow accurate high-gain amplification of low-level signals.
The low input bias current of ±10nA and offset current of 7nA are achieved by using a bias-current-cancellation circuit. Over the military temperature range this typically holds IB and IOS to ±20nA and 15nA respectively.
The output stage has good load driving capability. A guaranteed swing of ±10V into 600 Ohm and low output distortion make the OP-37 an excellent choice for professional audio applications
OP37 特点
- 低噪声：80 nV峰峰值（0.1 Hz至10 Hz），3 nV/√Hz (1 kHz)
- 低漂移：0.2 uV/°C
- 高速：17 V/us压摆率，63 MHz增益带宽
- 低输入失调电压：10 uV
- 出色的共模抑制比：126 dB（共模电压为11 V）
- 高开环增益：1,800,000
- 在增益大于5的应用可取代725、OP-07、SE5534
- 提供裸片形式
- Low Noise, 80 nV p-p (0.1 Hz to 10 Hz)3 nV/vHz @ 1 kHz
- Low Drift, 0.2 uV/°C
- High Speed, 17 V/us Slew Rate63 MHz Gain Bandwidth
- Low Input Offset Voltage, 10 uV
- Excellent CMRR, 126 dB(Common-Voltage @ 11 V)
- High Open-Loop Gain, 1.8 Million
- Replaces 725, OP-07,SE5534 In Gains > 5
- Available in Die Form

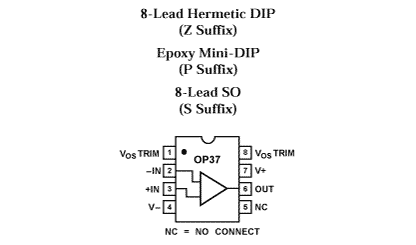

OP37 功能框图
OP37 功能框图
OP37 技术指标
| -3dB Bandwidth | 12MHz | Vcc-Vee Supply (V) | 8 to 44 |
| Slew Rate | 17V/us | Iq per Amplifier | 5.67mA |
| Vos | 30uV | # OpAmps per Pkg | 1 |
| Ib | 15nA | Operating Temp Range | -40 to +85 |
| Input Noise (nV/rtHz) | 3.2nV/rtHz | Packages | DIP,SOIC |
OP37 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 | 美金报价*(100-499) | 报价*(1000 pcs.) | RoHS | 查看PCN/PDN | 样片 |
| OP37EP | 最后订购时间 | 8 ld PDIP | 8 | 工业 | 3.93 | 3.52 | N 材料信息 | 查看PCN/PDN | 联络ADI |
| OP37EPZ | 量产 | 8 ld PDIP | 8 | 工业 | 3.3 | 2.96 | Y 材料信息 | 查看PCN | 联络ADI |
| OP37EZ | 量产 | CERDIP GLASS SEAL | 8 | 工业 | 12.29 | 11.68 | N 材料信息 | - | 联络ADI |
| OP37GP | 最后订购时间 | 8 ld PDIP | 8 | 工业 | - | - | N 材料信息 | 查看PCN | 联络ADI |
| OP37GPZ | 量产 | 8 ld PDIP | 8 | 工业 | 1.28 | 1.24 | Y 材料信息 | 查看PCN | 联络ADI |
| OP37GS | 最后订购时间 | 8 ld SOIC | 8 | 工业 | 1.45 | 1.38 | N 材料信息 | 查看PDN | 联络ADI |
| OP37GS-REEL | 最后订购时间 | 8 ld SOIC | 8 | 工业 | - | - | N 材料信息 | - | 联络ADI |
| OP37GS-REEL7 | 最后订购时间 | 8 ld SOIC | 8 | 工业 | - | 1.38 | N 材料信息 | 查看PDN | 联络ADI |
| OP37GSZ | 量产 | 8 ld SOIC | 8 | 工业 | 1.21 | 1.16 | Y 材料信息 | - | 联络ADI |
| OP37GSZ-REEL | 量产 | 8 ld SOIC | 8 | 工业 | - | 1.16 | Y 材料信息 | - | 联络ADI |
| OP37GSZ-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 | - | 1.16 | Y 材料信息 | - | 联络ADI |
