STR9(ARM)–32位微控制器
ST将ARM9E 处理器内核的处理能力带入通用闪存微控制器中,并加入了联网功能,使实现各种要求苛刻的应用变得更加简单和廉价,为嵌入式系统设计者带来了无限机会。
STR910F的MCU直接从其闪存执行代码时的最高速度可达96MIPS,还可在其ARM966E-S?核内执行单周期的DSP指令。此外,它还搭载了以太网、USB和CAN接口。这些特性:,结合容量高达544KB的闪存以及96KB的SRAM,使得STR910F成为在局域网或互联网上将嵌入式控制应用转换为低成本节点的最佳单片解决方案。
STR9(ARM)–32位微控制器
ST将ARM9E?处理器内核的处理能力带入通用闪存微控制器中,并加入了联网功能,使实现各种要求苛刻的应用变得更加简单和廉价,为嵌入式系统设计者带来了无限机会。
STR910F的MCU直接从其闪存执行代码时的最高速度可达96MIPS,还可在其ARM966E-S?核内执行单周期的DSP指令。此外,它还搭载了以太网、USB和CAN接口。这些特性:,结合容量高达544KB的闪存以及96KB的SRAM,使得STR910F成为在局域网或互联网上将嵌入式控制应用转换为低成本节点的最佳单片解决方案。
STR9(ARM)–32位微控制器主要特性:
- 32位总线的96MHz ARM966E-S CPU核,带有单周期的DSP指令和与介质无关的联网功能。
- 具有优化DMA数据流的10/100M以太网接口。
- 大容量SRAM和闪存。容量高达96KB的SRAM,544KB的双体闪存。SRAM或闪存都可以用于指令或数据。
- 支持USB、CAN、SPI、I2C、UART/IrDA和多个计时器, 最多80个5V兼容的GPIO。带有10位模拟转换的ADC以及具有全方位的CPU监控功能。
- 灵活的功耗和时钟管理功能,具有多种低功耗模式和带闹钟功能的低功。
(< 1μA)实时时钟 - 提供多样的固件支持和工具。ST免费提供STR910F基本设备程序库。STR910F器件已得到许多第三方工具和RTOS厂商的支持。
- 这一架构允许同时访问代码和数据,从闪存执行代码的最高速度可达96MIPS；同时,在外设和SRAM之间能够实现高达384Mbps的DMA数据传输。
- 将您的产品与网络连接,并且保留充足的CPU带宽以实现嵌入式应用。
- 大容量存储器可满足复杂的应用、实时操作系统(RTOS)、通信协议栈和数据存储的需求。双体闪存是实现在线编程(IAP)和EEPROM仿真的理想结构。
- 广泛的可连通性可满足您现在和未来的需求。高度集成性可以节省空间、降低成本并解决生产的管理问题。
- 允许您在系统运行中动态配制,以在性能和功耗之间实现最佳平衡。
- 大大缩短开发时间,提高易用性。

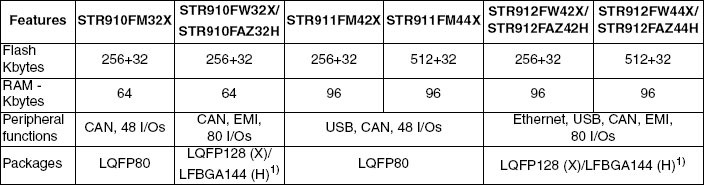

Table 1. Device summary(1)

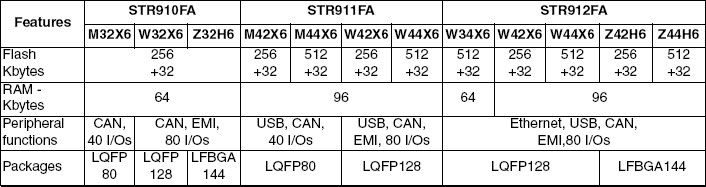

Table 1. Device summary(2)
1. Contact your local ST Sales or Marketing representative for availability of LFBGA144 packaged devices.
STR9(ARM)–32位微控制器工具
ST基于ARM核的32位微控制器得到了各类开发工具的支持,可满足应用开发商的各种需求。这些工具包括搭载集成式开发环境(IDE)的第三方解决方案,这些IDE不仅包括可简化代码编辑和编译的简单的图形用户界面,而且可使用基于JTAG的工具以进行实时调试和系统内编程。它们还包括第三方跟踪工具,可使用户在调试应用程序的过程中充分利用STR910F的内置跟踪模块(ETM)。通过在IDE中无缝集成RTOS编译和调试功能,上述大多数第三方IDE还可支持各种RTOS。
入门套件
多种第三方入门套件,提供了完整的、低成本开发解决方案,旨在帮助用户发现STR910F的特性:,快速轻松地启动应用开发。套件中包括评估板、JTAG在线调试器/编程器、用于编辑和调试程序的IDE、C语言编译器,和可以演示一系列外设特性:的代码实例等。
评估板
ST的STR910评估板是STR910F的开放式设计评估平台,它包括用于评估外设(包括USB、以太网、CAN、ADC等等)的参考代码和相应的硬件配置。除了用于在线调试和编程的JTAG标准接口外,它还带有一个用于连接跟踪工具的ETM接口
固件库
ST在网上(www.st.com/mcu)免费提供STR910F的硬件抽象层(HAL)库源文件。这一经过测试和检验的标准ANSI-C函数集合,囊括所有的低层硬件功能,这样,开发人员就不用担心细节问题,可以立即开始应用开发。对开发人员来说,所需的一切就是在自己的项目中包含所需函数,然后从自己的驱动程序、RTOS、通信协议栈或应用代码中调用这些功能。
STR9(ARM)–32位微控制器应用
- 收银机: 便携式终端; 售货机; 热敏式打印机; 扫描仪/读卡器
- 工业自动化: 可编程逻辑控制器(PLC); 工业联网; 机器人
- 通信： 串行协议网关; 办公电话
- 楼宇自动控制: 安防/监视/消防; 暖通空调; 生物识别; 考勤
- 便携式设备: 医疗监视器; 数据采集; 测试和测量; 汽车诊断
