KCR-S2 四脉冲触发移相调压调速装置
KCR-S2 是KCZ2触发组件的改进型。触发集成电路采用性能优良的KC785。触发脉冲经过5~10KHZ的脉冲列调制。输出触发脉冲电流：500mA（最大），稳压、稳流精度：优于1%。该装置在原型板的基础上扩展了电压环、电流环，软启动（用户根据需要，亦可选择硬启动）、控制信号PI调节、限流设定，过流截止封锁等功能，大大提高了原型板的技术性能，扩大了应用范围，广泛用于单相桥式全控整流、桥式半控整流，全波整流、稳压源、稳流源、单向或双向可控硅交流调压、直流电动机调速等可控硅控制设备中。
KCR-S2 既可以在闭环状态，也可以在开环状态下工作（这时相当于KCZ2板），由用户自己选择。用户使用0~10 mA自动信号移相控制时，不接移相电位器，在JK1的IN2端与地之间接一只需820Ω的电阻。如果使用4～20 mA自动信号作移相控制时，则由本厂为用户另行调试。
KCR-S2 用作稳流源时，只需接入电流反馈信号（来自CT或75mV分流器），并将JK1端子的IFO、VF短接。
KCR-S2 用作直流电机调速时，如电动机重荷起动，为防止堵转，可选择硬起动。这时只需焊掉R4即可。
KCR-S2 主要技术指标
- 电源：单相220V或二相380V
- 移相控制电压：0～+8V（根据不同要求可改变）
- 移相范围： ≥ 170°
- 触发脉冲形式：5～10KHZ脉冲列调制式
- 输出触发脉冲电流：500mA(最大)
- 输出触发脉冲前沿：≤1µS
- 电压反馈：二种方式：1、VF对GND输入的3V左右的交直流反馈电压。调速系统中可取自测速发电机（比电势7V/1000转/分），但这时要改变R56的阻值，满足反馈电压最大值为3V的要求。2、负载二端的交直流电压直接反馈到V0+、V0-（不分+ -），自生反馈后通过VOF端接到VF端，实施电压反馈。
- 电流反馈：额定电流/0.1ACT或 75mV分流器
- 各相脉冲不均衡度：<±3º
- 软起动：5S
- 限流设定：出厂时设定为额定电流的1.1倍左右，用户也可自行设定（调P2）
- 过流保护：150%额定电流时动作，封锁移相触发脉冲。动作时间10mS并保持到关机。关机后重新开启电源，才能进入工作状态。
- 稳压、稳流精度：优于1%
- 输出端绝缘：优于2500VAC
- 外形尺寸：125×145
- 安装孔（φ3.5）尺寸：112×110
- 环境温度：－10℃～＋70℃

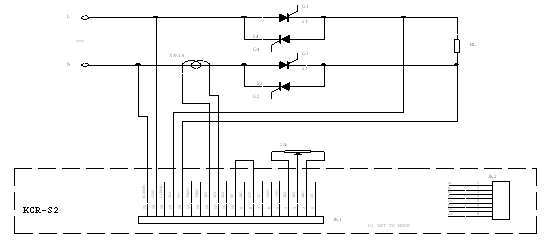

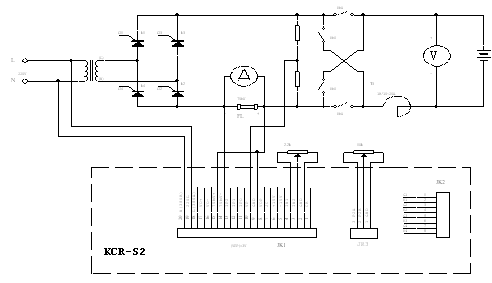

KCR-S2 应用举例
