KCZ2 集成化二脉冲触发组件
KCZ2 集成化二脉冲触发组件主要适用于单相桥式全控变流器的触发。组件每一相输出脉冲能可靠地触发一只大功率晶闸管元件。具有脉冲列调制。同步方式简单等功能特点。组件也适用于半控或反并联晶闸管的调压线路。KCZ2 工作原理
KCZ2 组件由一块KC04或KC09触发电路和一块KC42脉冲列调制形成器组成。见图（1）。同步电压经同步T型滤波送KC04的8#端，在4#形成锯齿波；锯齿波与移相控制电压Uy和偏移电压Up在9#综合比较，在13#脚形成一定宽度的触发脉冲送至KC42的2#输入端。由KC42组成的脉冲列形成器将脉冲调制为高频脉冲，再从KC42的8#端输出送回KC04的14#；这样，在KC04的1#、15#端输出的是调制了的脉冲列移相触发胲冲。通过T1、T2二管的放大，去驱动脉冲变压器。各点波形见图（2）。输出脉冲的宽度可以通过R15、C9的数值来调节，如果需要长脉冲触发，可事前说明。组件的触发极性为正，即当移相电压增加，输出导通角增大。为了使脉冲变压器在脉冲间断时间内磁状态复原，Z1可使脉冲变压器产生的反电势建立一定值后给予短路。

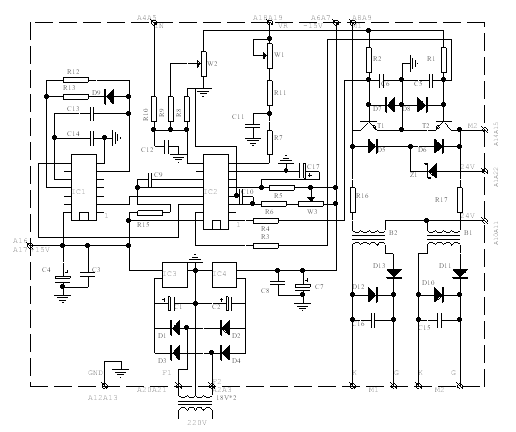

图（1）KCZ2组件原理图
KCZ2 技术参数
- 交流同步电压：30V（有效值）
- 移相控制电压：0——+8V（根据不同要求，可改变）
- 移相范围：≥0——170º
- 触发脉冲形式：1、≤30º脉冲列，2、180º-α长脉冲列调制
- NPN输出管允许负载电流：0.5-1.5A
- 脉冲前沿：≤1uS
- 脉冲列频率：5—10KHz
- 各相脉冲不均衡度：≤±3º
- 温度漂移：±3º（±20℃）
- 电源电压：18V×2 允许波动±5%
- 消耗功耗电流：+25mA；-10mA（不包括输出级）
- 允许使用环境温度: -10°C --+50°C
- 外形尺寸:120×200mm
- 配用印刷板插头：CZJX-Y-22
KCZ2 引出脚排列
| 引出脚号 | 符号 | 功能 | 引出脚号 | 符号 | 功能 |
| A1 | 24V | +24V电源 | A12A13 | GND | 接地 |
| A2A3 | F1 | 18VAC输入 | A14A15 | M2 | 负向输出 |
| A4A5 | IN | 移相输入 | A16A17 | +15V | +15V电源 |
| A5A7 | -15V | -15V电源 | A18A19 | VR | 同步端 |
| 缺口 | A20A21 | F2 | 18VAC输入 | ||
| A8A9 | M1 | 正向输出 | A22 | 24V | 脉冲电流 |
| A10A11 | 24V | +24V电源 |
KCZ2 应用举例

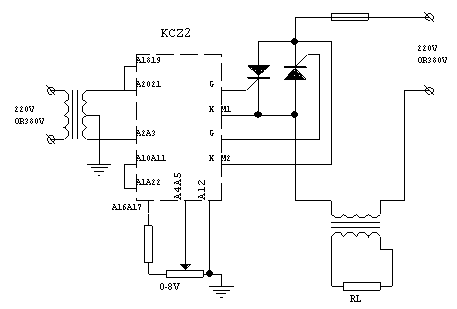

图（2）KCZ2 交流调压

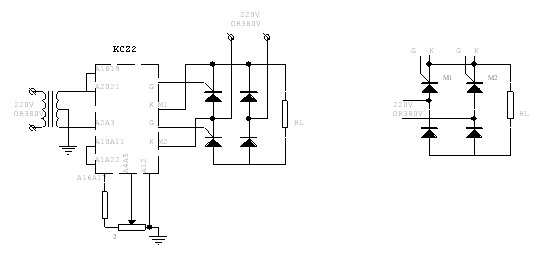

图（3）KCZ2 半控应用实例

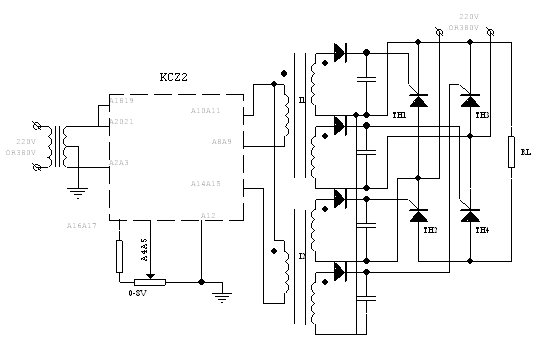

图（4）KCZ2 单相全控应用举例
