54LS75 / 74LS75 LSTTL型四位双稳态锁存器

54LS75 / 74LS75 特点：

• 互补输出
• 所有输入都加有箝位二极管
• 与大多数TTL和 DTL完全兼容
• 典型参数： tpd=10ns Pd=32mW

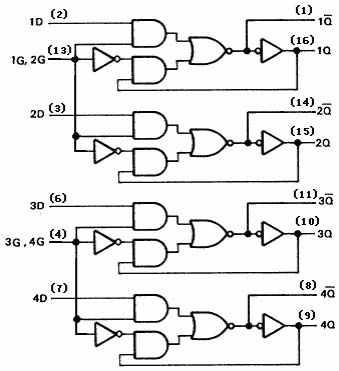

外引线排列图

功能表

输	入	输出
数据	使能
D	G	Q
L	H	L	H
H	H	H	L
×	L	Q0	O

H=高电平 L=低电平×=不定 Q0=使能 G由高电平转换到低电平之前 Q的电平

说明：

这种锁存器最适合作运算单元和输入/输出（或指示）单元之间二进制数据的暂时储存之用。当使能 G是高电平时，数据 D输入上的信息便传送至 Q输出；只要使能保持高，Q输出便随数据输入而变。当使能变为低电平时，跳变时数据输入端的信息将保持在 Q输出上，直至使能变成高电平为止。

推荐工作条件

符号	参数名称	74LS75			54			单位
		最小	典型	最大	最小	典型	最大
Vcc	电源电压	4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压	2.0			2.0			V
VIL	输入低电平电压			0.8			0.7	V
IOH	输出高电平电流			-400			-400	μA
IOL	输出低电平电流			8			4	mA
tW	使能输入脉冲宽度	20			20			ns
tsu	建立时间	20			20			ns
th	保持时间	5			5			ns
TA	工作环境温度	-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件		74LS75			54LS75			单位
				最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II =-18mA				-1.5			-1.5	V
VOH	输出高电平电压	Vcc=最小 VIL=最大 VIH=2V IOH=最大		2.7			2.5	3.4		V
VOL	输出低电平电压	Vcc=最小 VIL=最大 VIH=2V IOH=最大				0.5		0.25	0.4	V
II	输入电流 (最大输入电压时)	Vcc=最大 VI=7V	数据 D			0.1			0.1	mA
			使能 G			0.4			0.4
IIH	输入高电平电流	Vcc=最大 VI=2.7V	数据 D			20			20	μA
			使能 G			80			80
IIL	输入低电平电流	Vcc=最大 VI=0.4V	数据 D			-0.4			-0.4	mA
			使能 G			-1.6			-1.6
IOS	输出短路电流	Vcc=最大 VO=0V		-20		-100	-20		-100	mA
ICC	电源电流	Vcc=最大 (注)				12		6.3	12	mA

注：Icc在全部输出端开路，所有输入端接地下测量。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件	参数值			单位
					最小	典型	最大
tPLH	传输延迟时间					15	27	ns
tPHL	传输延迟时间	数据 D	Q			9	17
tPLH	传输延迟时间			CL=15pF		12	20	ns
tPHL	传输延迟时间					7	15
tPLH	传输延迟时间		Q	RL=2kΩ		15	27	ns
tPHL	传输延迟时间	使能 G				14	25
tPLH	传输延迟时间					16	30	ns
tPHL	传输延迟时间					7	15
