54LS197 / 74LS197 LSTTL型可预置四位二进制计数器/锁存器

54LS197 / 74LS197 特点

功能表

（工作）方式选择表计数时序（注 A）

输入 工作模式
清除 计数/置数 时钟 CLK
L × × 清零（复位）
H L × 置数（预置）
H H ↓ 计数

H=高电平 L=低电平×=不定（高或低电平）

↓=由“高”→“低”电平的跃变

计数 输 出
QD QC QB QA
0 L L L L
1 L L L H
2 L L H L
3 L L H H
4 L H L L
5 L H L H
6 L H H L
7 L H H H
8 H L L L
9 H L L H
10 H L H L
11 H L H H
12 H H L L
13 H H L H
14 H H H L
15 H H H H



54LS197/74LS197 说明：

这种可预置四位二进计数器是由四个直接耦合主从触发器组成，通过内部互连组成一个 2分频和一个 8分频计数器。这种四位计数器是可全编程的，即可通过在计数 /置数输入上加一低电平，并在数据输入端加上所需的数据，就可将输出预置到任何电平。这些输出将随数据输入而变化，不受时钟状态的影响。

在计数操作期间，信号将在时钟脉冲的下跃变边沿传输到输出。这种计数器采用直接清除，当直接清除端是低电平时，则所有输出都为低电平，而不管时钟是什么状态。

假如将计数 /置数输入当选通使用并将数据送入数据输入端，则这种计数器也可做 4位寄存器使用。当计数 /置数输入端为低电平时，输出将直接随数据输入而变，但当计数/置数输入为高电平时且时钟处于无效状态时，输出将保持不变。

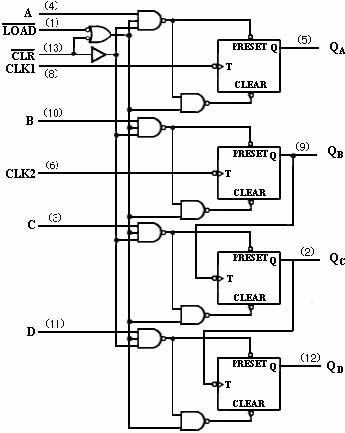

所有输入端都用二极管箝位，以尽量减小传输线的影响，简化系统设计。本电路与大多数 TTL和 DTL逻辑系列相容。逻辑图

推荐工作条件

符号 参数名称 74LS197 54LS197 单位
最小 典型 最大 最小 典型 最大
Vcc 电源电压 4.75 5 5.25 4.5 5 5.5 V
VIH 输入高电平电压 2.0 2.0 V
VIL 输入低电平电压 0.8 0.7 V
IOH 输出高电平电流 -400 -400 μA
IOL 输出低电平电流 8 4 mA
fCK 时钟频率 时钟 1 0 30 0 30 MHz
时钟 2 0 15 0 15
时钟 1 20 20 ns
tW 脉冲宽度 时钟 2 30 30
清除 15 15
置数 20 20
tsu 建立时间 高电平数据 10 10 ns
低电平数据 15 15
th 保持时间 高电平数据 tW（置数） tW（置数） ns
低电平数据 tW（置数） tW（置数）
ten 计数使能时间 时钟 1 30 30 ns
时钟 2 60 60
TA 工作环境温度 -40 85 -55 125 ℃

电 性 能（除特别说明外，均为全温度范围）

符号 参数名称 测试条件 74LS197 54LS197 单位
最小 典型 最大 最小 典型 最大
VIK 输入钳位电压 Vcc=最小 II=-18mA -1.5 -1.5 V
VOH 输出高电平电压 Vcc=最小 VIL=最大 VIH=2V IOH =最大 2.7 2.5 3.4 V
VOL 输出低电平电压（注 2） Vcc=最小 VIL =最大 VIH=2V IOL=最大 0.5 0.25 0.4 V
Vcc=最大 CLK2 0.2 0.2 mA
II (最大输入电压时 ) 输入电流 VI=7V CLK1、 0.2 0.2
其它 0.1 0.1
CLK2 40 40 μA
IIH 输入高电平电流 VI=2.7V Vcc=最大 CLK1、 40 40
其它 20 20
CLK1 -2.4 -2.4 mA
IIL 输入低电平电流 Vcc=最大 VI=0.4V CLK2 -1.3 -1.3
-0.8 -0.8
其它 -0.4 -0.4
IOS 输出短路电流 Vcc=最大 VO=0V -20 -100 -20 -100 mA
ICC 电源电流 Vcc=最大（注 1） 27 16 27 mA

注 1：测 ICC时，所有输出开路 , 所有输入接地。注 2：QA输出的测试条件是规定的 IOL加上时钟 2（CLK2）输入的 IIL极限值。这样可以驱动时钟 2输入端而同时保持全扇出能力。

所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流（开关）参数 （Vcc=5.0V, TA=25℃）

符号 参数名称 从（输入） 到（输出） 测试条件 参数值 单位
最小 典型 最大
fmax 最大时钟频率 CLK1 QA 30 40 MHz
tPLH 传输延迟时间 时钟 1 QA 8 15 ns
tPHL 传输延迟时间 CLK1 14 21
tPLH 传输延迟时间 时钟 2 QB 12 19 ns
tPHL 传输延迟时间 CLK2 23 35
tPLH 传输延迟时间 时钟 2 QC 34 51 ns
tPHL 传输延迟时间 CLK2 42 63
tPLH 传输延迟时间 时钟 2 QD 55 78 ns
tPHL 传输延迟时间 CLK2 CL=15pF 63 95
tPLH 传输延迟时间 数据 QA、QB、 RL=2kΩ 18 27 ns
tPHL 传输延迟时间 A、B、C、D QC、QD 29 44
tPLH 传输延迟时间 计数/置数 26 39 ns
tPHL 传输延迟时间 任一 Q 30 45
tPHL 传输延迟时间 清零 任一 Q 34 51 ns
