EVAL-ADCMP608BKSZ 轨至轨,快速,低功耗2.5 V至5.5 V ,单电源的TTL /的CMOS比较器

ADCMP608是一款快速比较器,采用ADI公司的专有XFCB2工艺制造。这款比较器具有极其丰富多样的功能特性,并且易于使用,具体包括：输入范围从V EE - 0.2 V至VCC + 0.2 V,低噪声,TTL-/CMOS-兼容输出驱动器,以及关断输入。在电源电流典型值为500 uA时,该器件提供40 ns传播延迟、10 mV过驱性能,可驱动15 pF负载。

这款器件提供灵活的电源方案：可采用+2.5 V单正电源供电,输入信号范围为-0.2 V至+2.7 V；也可采用最高+5.5 V正电源供电,输入信号范围为-0.2 V至+5.7 V。

TTL-/CMOS-兼容输出级旨在以全部额定定时特性驱动最高15 pF电容；当增加额外电容时,输出级性能以线性方式适度降低。比较器输入级提供鲁棒的较大输入过驱保护；当输入超过有效输入信号范围时,输出不会反相。

ADCMP608采用6引脚小型SC70封装,提供单端输出和关断引脚。

EVAL-ADCMP608BKSZ 应用

• 高速仪器仪表
• 时钟与数据信号恢复
• 逻辑电平转换
• 高速线路接收机
• 阈值检波
• 峰值和零交越检波器
• 高速触发器电路
• 脉冲宽度调制器
• 电流/电压控制振荡器

EVAL-ADCMP608BKSZ 特点

• 额定轨到轨电压VCC：2.5 V至5.5 V
• 输入共模电压范围：-0.2 V至VCC + 0.2 V
• 低突波CMOS-/TTL-兼容输出级
• 传播延迟：40 ns
• 低功耗：1 mW (2.5 V)
• 关断引脚
• 电源抑制：>60 dB
• 工作温度：-40°C至+125°C

EVAL-ADCMP608BKSZ 功能框图

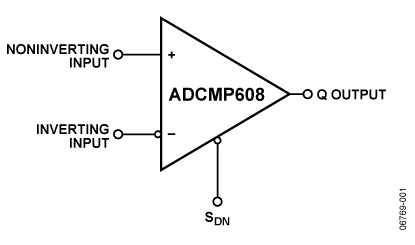

ADCMP608 功能框图

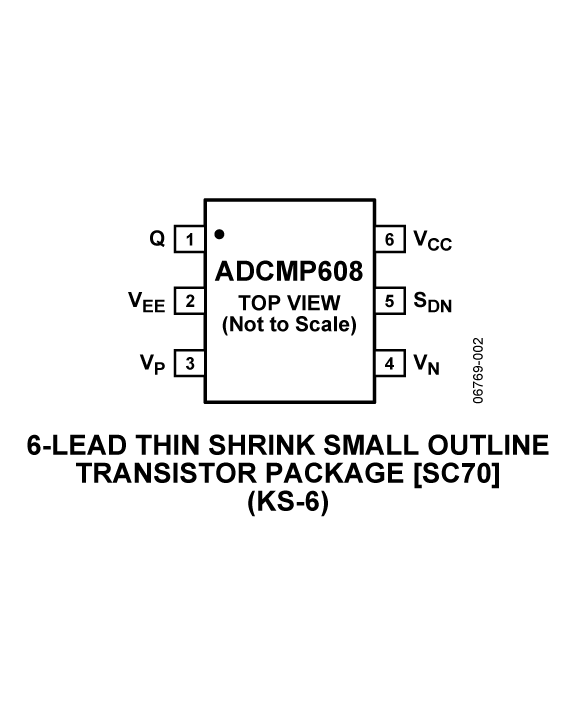

芯片引脚定义图

EVAL-ADCMP608BKSZ 技术指标

Logic Output	TTL/CMOS	Voltage Supply (V)	2.5 to 5.5
# Per Pkg	1	Package	6-Lead SC-70
Supply Current	500uA	Min Pulse Width	35ns
Prop Delay (ns)typ	30ns

ADCMP608 订购指南

产品型号	产品状态	封装	引脚	温度范围
ADCMP608BKSZ-R2	量产	6 ld SC70	6	工业
ADCMP608BKSZ-REEL7	量产	6 ld SC70	6	工业
ADCMP608BKSZ-RL	量产	6 ld SC70	6	工业
EVAL-ADCMP608BKSZ	量产	评估板	12	工业
