ADV7343: 多格式视频编码器，内置六个11位、297 MHz DAC
ADV7342/ADV7343均为高速、数模视频编码器，采用64引脚LQFP封装。六个高速、3.3 V、11位视频DAC支持标清(SD)、增清(ED)或高清(HD)视频格式的复合(CVBS)、S视频(Y/C)和分量(YPrPb/RGB)模拟输出。SDR接口支持标清视频格式，SDR和DDR接口支持增清/高清视频格式。像素数据可以用YCrCb或RGB色彩空间形式提供。这两款器件还支持嵌入式EAV/SAV时序码、外部视频同步信号以及I2C 、SPI通信协议。此外还支持标清与增清/高清同步输入和输出。216 MHz（标清和增清）和297 MHz (高清)过采样确保不需要外部输出滤波，而全驱DAC则确保不需要外部输出缓冲。有线电视信号检测和DAC自动关断特性使功耗保持最低。
特点
- 支持1.8 V/3.3 V接口
- 支持74.25 MHz 20/30位高清输入
- 6个11位、297 MHz视频DAC
- 支持NTSC M、PAL B/D/G/H/I/M/N、PAL 60
- NTSC和PAL方形像素操作(24.54 MHz/29.5 MHz)
- 支持多格式视频输入
- 支持多格式视频输出
- 符合Macrovision(R) 7.1.L1版(标清)和1.2版(增清)标准
- 标清与增清/高清操作可同步进行
- 可编程特性
- 副本生成管理系统(CGMS)
- 隐藏字幕和宽屏幕信令(WSS)
- 集成副载波锁定至外部视频源
应用领域
- DVD 刻录机和播放机
- 高清蓝光DVD播放机
- 高清DVD播放机
|

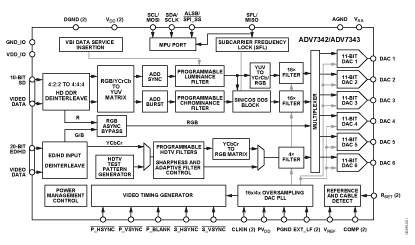

功能框图
技术指标
- # DAC: 6
- Resolution (Bits): 11bit
- Input Data Resolution : 8bit
- Max Oversampling (MHz): 297MHz
- Standard Definition: X
- Prog Scan: X
- HDTV: X
- Component RGB/YPbPr: X
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADV7343BSTZ 产品状态: 量产 |
64 ld LQFP (10x10mm) |
64 |
待定 |
Tray, 160 |
$ 8.60 |
$ 7.74 |
Y |
开发板信息
| 产品型号 |
描述 |
报价 |
RoHS |
查看PCN/PDN |
查看库存/
购买/样片 |
| EVAL-ADV7343EBZ 产品状态: 联络ADI |
Evaluation Board |
$ 500.00 |
是 |
- |
|
ADV7343 应用技术支持与电子电路设计开发资源下载
- ADV7343 数据手册DataSheet下载 .PDF
- Analog Devices, Inc.ADI 美国模拟器件公司产品订购手册 .PDF
