AD6633: 多通道(数字)发射信号处理器(TSP),内置VersaCRESTTM波峰因素降低引擎

AD6633是一款多通道、宽带宽(数字)发射信号处理器(TSP),内置VersaCRESTTM波峰因素降低引擎。它可以处理数字基带输入数据,并产生宽带实信号或复信号输出数据,还能够以最高125 MSPS(每秒百万样本)的采样速率驱动中频 (IF) 采样数模转换器。从单个输出端口可以实现每封装最多六个宽带调制载波。可以通过多封装将器件连在一起,以获得更多通道。该器件集插值、抗镜像滤波、全通均衡和NCO调谐功能于一体,并且内置VersaCRESTTM波峰因素降低引擎,成本效益较高。各VersaCRESTTM宽带通道均含有一个峰值至均值补偿模块,从而可降低对功率放大器(PA)的要求。由于码分多址(CDMA)信号中的稀少峰值量降至最低,因此可以用功率只有以前的四分之一至一半的功率放大器。如此仍然能满足标准信号质量要求,但系统成本则明显降低。

特点
  • 4或6个宽带数字上变频器通道
  • VersaCRESTTM波峰因素降低引擎可降低对外部功率放大器的要求
  • 一个20位复信号输入端口(I/Q交错),由4个或6个处理通道共用
  • 两个18位输出端口用于并行I与Q,或一个端口用于交错式I与Q
  • 全通相位均衡器滤波器(符合cdma2000要求)
  • 可编程RAM系数FIR滤波器(RCF),具有再采样功能
  • FIR插值滤波器和五阶插值CIC滤波器
  • 全复信号NCO,32位调谐分辨率(精密),最差杂散优于-105 dBc
  • 用于频率均衡的复信号FIR滤波器
  • 电源监控与输出自动增益控制
  • 16/8位MicroPort或SPI/SPORT兼容型串行端口
  • 电源电压:3.3 V(输入/输出)和1.8 V(内核)

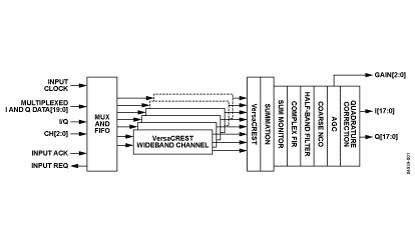

功能框图

技术指标
  • Digital TX/RX: TX
  • Input Sampling (MSPS): 125MSPS
  • Resampler: X
  • Digital AGC: X
  • Baseband Interface: Parallel
  • Input Ports: 1
  • Ouput Ports: 2
  • Package: BGA
订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
AD6633BBCZ 产品状态: 量产 196 ball CSPBGA (1.70mm thick) 196 商业 Tray, 126 $ 93.81 $ 79.50 Y
AD6633CBCZ 产品状态: 量产 196 ball CSPBGA (1.70mm thick) 196 商业 Tray, 126 $ 62.54 $ 53.00 Y
