AD8630: 四路、零漂移、单电源、轨到轨运算放大器
这款放大器具有超低失调、漂移和偏置电流特性。AD8628/AD8629/AD8630 均为宽带宽、自稳零放大器，具有轨到轨输入和输出摆幅以及低噪声特性，采用2.7 V至5 V单电源(±1.35 V至±2.5 V双电源)供电。AD8628/AD8629/AD8630可提供以前只有昂贵的自稳零或斩波稳定放大器才具有的特性优势。这些零漂移放大器采用ADI公司的拓扑结构，将低成本与高精度、低噪声特性融于一体，而且无需外部电容。此外，AD8628/AD8629/AD8630还大大降低了大多数斩波稳定放大器所具有的数字开关噪声。AD8628/AD8629/AD8630的失调电压仅为1uV，失调电压漂移小于0.005uV/° C，噪声仅为0.5uV峰峰值(0 Hz至10 Hz)，因而适合不容许存在误差源的应用。这些器件在工作温度范围内的漂移接近零，对位置和压力传感器、医疗设备以及应变计放大器应用极为有利。许多系统都可以利用AD8628/AD8629/AD8630提供的轨到轨输入和输出摆幅能力，以降低输入偏置复杂度，并使信噪比达到最大。AD8628/AD8629/AD8630的额定温度范围为-40°C至+125°C扩展工业温度范围。AD8628提供5引脚小型TSOT、5引脚SOT-23和8引脚窄体SOIC三种塑料封装。AD8629提供标准8引脚窄体SOIC和MSOP两种塑料封装。AD8630四路放大器提供14引脚窄体SOIC和14引脚TSSOP两种塑料封装。
技术指标
应用领域
|
特点

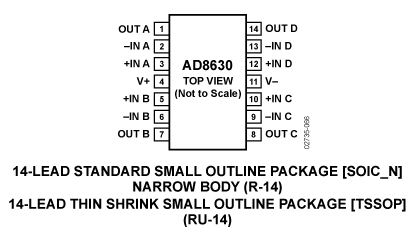

功能框图
|
订购指南
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| AD8630ARUZ 产品状态: 量产 | 14 ld TSSOP | 14 | 工业 | Tube, 96 | $ 3.24 | $ 2.73 | Y 材料信息 |
| AD8630ARUZ-REEL 产品状态: 量产 | 14 ld TSSOP | 14 | 工业 | Reel, 2500 | - | $ 2.73 | Y 材料信息 |
| AD8630ARZ 产品状态: 量产 | 14 ld SOIC | 14 | 工业 | Tube, 56 | $ 3.24 | $ 2.73 | Y 材料信息 |
| AD8630ARZ-REEL 产品状态: 量产 | 14 ld SOIC | 14 | 工业 | Reel, 2500 | - | $ 2.73 | Y 材料信息 |
| AD8630ARZ-REEL7 产品状态: 量产 | 14 ld SOIC | 14 | 工业 | Reel, 1000 | - | $ 2.73 | Y 材料信息 |
| AD8630WARZ-R7 产品状态: 量产 | 14 ld SOIC | 14 | 汽车级 | Reel, 1000 | - | $ 3.41 | Y 材料信息 |
| AD8630WARZ-RL 产品状态: 量产 | 14 ld SOIC | 14 | 汽车级 | Reel, 2500 | - | $ 3.41 | Y 材料信息 |
