AD8628: 零漂移、单电源、轨到轨输入/输出运算放大器SOT-23-5封装
这款放大器具有超低失调、漂移和偏置电流特性。AD8628/AD8629/AD8630均为宽带宽、自稳零放大器,具有轨到轨输入和输出摆幅以及低噪声特性,采用2.7 V至5 V单电源(±1.35 V至±2.5 V双电源)供电。
AD8628/AD8629/AD8630可提供以前只有昂贵的自稳零或斩波稳定放大器才具有的特性优势。这些零漂移放大器采用ADI公司的拓扑结构,将低成本与高精度、低噪声特性融于一体,而且无需外部电容。此外,AD8628/AD8629/AD8630还大大降低了大多数斩波稳定放大器所具有的数字开关噪声。
AD8628/AD8629/AD8630的失调电压仅为1uV,失调电压漂移小于0.005 uV/°C,噪声仅为0.5uV峰峰值(0 Hz至10 Hz),因而适合不容许存在误差源的应用。这些器件在工作温度范围内的漂移接近零,对位置和压力传感器、医疗设备以及应变计放大器应用极为有利。许多系统都可以利用AD8628/AD8629/AD8630提供的轨到轨输入和输出摆幅能力,以降低输入偏置复杂度,并使信噪比达到最大。
AD8628/AD8629/AD8630的额定温度范围为-40°C至+125°C扩展工业温度范围。AD8628提供5引脚小型TSOT、5引脚SOT-23和8引脚窄体SOIC三种塑料封装。AD8629提供标准8引脚窄体SOIC和MSOP两种塑料封装。AD8630四路放大器提供14引脚窄体SOIC和14引脚TSSOP两种塑料封装。
产品应用领域 Applications
- 汽车传感器
- 压力和位置传感器
- 应变计放大器
- 医疗仪器
- 热电偶放大器
- 精密电流检测
- 光电二极管放大器
AD8628 特点
- 在自稳零放大器中噪声最低
- 低失调电压：1 uV
- 输入失调漂移：0.002 uV/ ° C
- 轨到轨输入和输出摆幅
- 5 V单电源供电
- 高增益、高共模抑制比(CMRR)、高电源抑制比(PSRR)：120 dB
- 极低输入偏置电流：100 pA(最大值)
- 欲了解更多信息,请参考数据手册
实验室电路
Find more at our Circuits Library.

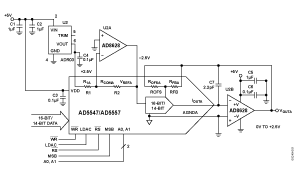

Precision, Unipolar, Noninverting Configuration for the AD5547/AD5557 DAC
本电路中采用的产品:
AD5547, AD5557, AD8628, ADR03
电路类型: 乘法
应用: 仪器仪表; 过程控制
优化目标: 高性能; 高精度

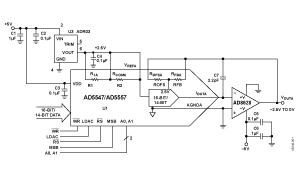

Precision, Unipolar, Inverting Conversion Using the AD5547/AD5557 DAC
本电路中采用的产品:
AD5547, AD5557, AD8628, ADR03
电路类型: 乘法
应用: 仪器仪表; 过程控制
优化目标: 高性能; 高精度

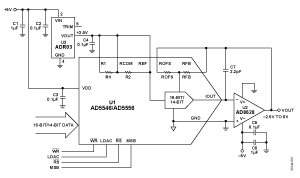

Precision, Unipolar, Inverting Conversion Using the AD5546/AD5556 DAC
本电路中采用的产品:
AD5546, AD5556, AD8628, ADR03
电路类型: 乘法
应用: 仪器仪表; 过程控制
优化目标: 高性能; 高精度

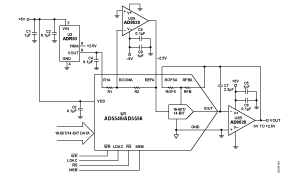

Precision, Unipolar, Noninverting Configuration for the AD5546/AD5556 DAC
本电路中采用的产品:
AD5546, AD5556, AD8628, ADR03
电路类型: 乘法
应用: 仪器仪表; 过程控制
优化目标: 高性能; 高精度
采用本器件的已验证电路
已验证电路 专为提供易用性而设计,并已经过ADI公司应用工程师的验证。 欲了解ADI公司已验证电路的更多信息,请访问已验证电路主页.
采用16位DAC AD5546/56的精密、单极性、反相配置
14位DAC AD5546/56的精密、单极性、同相配置
DAC AD5547/57的精密、单极性、反相配置
AD5547/57的精密、单极性、同相配置
用低失真差分ADC驱动器AD8138和双核、3 MSPS、12位SAR型ADC AD7352实现单端至差分转换
用低失真差分ADC驱动器AD8138和5 MSPS、12位SAR型ADC AD7356实现单端至差分转换
在低失真直流耦合应用中驱动双极性SAR ADC AD7366

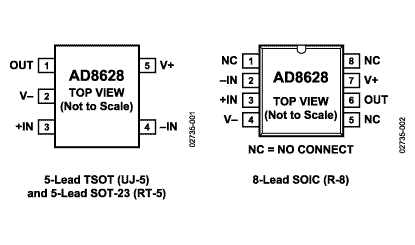

AD8628 功能框图
AD8628 功能框图
AD8628 技术指标
| -3dB Bandwidth | 2.5MHz | Vcc-Vee Supply (V) | 2.7 to 6 |
| Slew Rate | 1V/us | Iq per Amplifier | 1.1mA |
| Vos | 1uV | # OpAmps per Pkg | 1 |
| Ib | 30pA | Operating Temp Range | -40 to +125 |
| Input Noise (nV/rtHz) | 22nV/rtHz | Packages | SOIC,SOT |
AD8628 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8628AR | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8628AR-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8628AR-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8628ART-REEL7 | 量产 | 5 ld SOT-23 | 5 | 工业 |
| AD8628ARTZ-R2 | 量产 | 5 ld SOT-23 | 5 | 工业 |
| AD8628ARTZ-REEL7 | 量产 | 5 ld SOT-23 | 5 | 工业 |
| AD8628ARZ | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8628ARZ-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8628ARZ-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8628AUJZ-R2 | 量产 | 5 ld SOT-23 | 5 | 工业 |
| AD8628AUJZ-REEL | 量产 | 5 ld SOT-23 | 5 | 工业 |
| AD8628AUJZ-REEL7 | 量产 | 5 ld SOT-23 | 5 | 工业 |
EVAL-PRAOPAMP: Universal Precision Op Amp Evaluation Board
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| EVAL-PRAOPAMP-1KSZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RJZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RMZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-2RMZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-2RZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-4RUZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-4RZ | 量产 | 评估板 | 商业 |
