AD7904: 内置序列器的4通道、1 MSPS、8位模数转换器，采用16引脚TSSOP封装

AD7924/AD7914/AD7904 分别是12位、10位和8位高速、低功耗、4通道、逐次逼近型ADC，采用2.7 V至5.25 V单电源供电，最高吞吐量达1 MSPS。这些器件内置一个低噪声、宽带宽采样/保持放大器，可处理8 MHz以上的输入频率。转换过程和数据采集过程通过CS和串行时钟信号进行控制，从而为器件与微处理器或DSP轻松接口创造了条件。输入信号在CS的下降沿进行采样，而转换同时在此处启动。该器件无流水线延迟。AD7924/AD7914/AD7904采用先进的设计技术，可在最高吞吐量下实现极低的功耗。

在最高吞吐速率下，采用3 V电源时，AD7904/AD7914/AD7924的最大功耗为2 mA；采用5 V电源时，最大功耗为2.7 mA。通过配置控制寄存器，器件的模拟输入范围可以在0 V至REFIN或0 V至2 × REFIN间选择，可采用直接二进制式或二进制补码输出编码。AD7904/AD7914/AD7924具有4个带通道序列器的单端模拟输入，可以通过预先编程选择通道转换顺序。AD7904/AD7914/AD7924的转换时间取决于SCLK频率，该频率同时用作转换控制的主时钟。

AD7904 特点

• 高吞吐速率：1 MSPS
• 额定电压(AVDD)：2.7 V至5.25 V
• 低功耗：
  6 mW（最大值，1 MSPS，电源电压3 V）
  13.5 mW（最大值，1 MSPS，电源电压5 V）
• 4个带序列器的（单端）输入
• 宽输入带宽：信噪比：70 dB（50 kHz输入频率，AD7924）
• 灵活的功耗/串行时钟速度管理
• 无流水线延迟
• 高速串行接口：SPI®/QSPI™/MICROWIRE™/DSP兼容
• 关断模式：最大0.5 µA
• 16引脚TSSOP封装
• 通过汽车应用认证

AD7904 技术指标

• Resolution (Bits): 8bit
• # Chan: 4
• Sample Rate: 1MSPS
• Interface: Ser,SPI
• Analog Input Type: SE-Uni
• Ain Range: Uni (Vref),Uni (Vref) x 2
• ADC Architecture: SAR
• Pkg Type: SOP

AD7904 建议配套产品

• Recommended Input Buffer Amplifiers for the AD7904
  • For low distortion, low noise, dual supplies, we recommend the AD8599.
  • For precision, low noise, low cost, single supply, we recommend the AD8605 family of operational amplifiers.
  • For single supply, high speed, low power, we suggest the ADA4857-1, ADA4841-1 or the AD8031.
• Recommended Precison References - 2.5V for the AD7904
  • For applications requiring the lowest noise performance and output trim adjust, we recommend the ADR441.
  • For high output current applications, we recommend the ADR431 or the REF192.
  • For wide supply applications, we recommend the AD780.
• For cost sensitive applications, we suggest the AD1582 or the ADR391.
• Recommended Power Solutions
  • For selecting voltage regulator products, use ADIsimPower.
  • For selecting supervisor products, use the Supervisor Parametric Search.

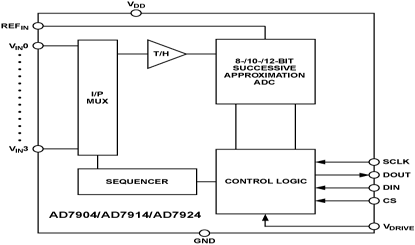

AD7904 功能框图

AD7904 芯片订购指南

产品型号	产品状态	封装	引脚	温度范围
AD7904BRU	量产	16 ld TSSOP	16	工业
AD7904BRUZ	量产	16 ld TSSOP	16	商业
AD7904BRUZ-REEL	量产	16 ld TSSOP	16	商业
AD7904BRUZ-REEL7	量产	16 ld TSSOP	16	商业
