AD625: 可编程增益仪表放大器

AD625是一款精密仪表放大器,专为满足两类主要应用要求而设计：1) 要求非标准增益(即不能利用AD524和AD624等器件轻松实现的增益)的电路；2) 要求低成本、精密软件可编程增益放大器的电路。

AD625JN具有低噪声、高共模抑制比(CMRR)和低漂移特性,是一种成本效益最高的仪表放大器解决方案。用户再加三个电阻就可以设置从1至10000的任何增益。AD625JN的增益误差小于0.05%,增益温度系数小于5 ppm/°C；性能限制主要取决于外部电阻。共模抑制与反馈电阻匹配无关。

增加一个CMOS多路复用器(或其它开关网络)和适当的电阻网络,便可配置软件可编程增益放大器(SPGA)。由于开关的导通电阻从信号通道中移除,因此基于SPGA的AD625可以提供12位精度,并可以通过编程设置1与10000之间的任何增益,增益步进完全由用户选择。

AD625C具有最高精度,输入失调电压漂移小于0.25 uV/°C,输出失调漂移小于15 uV/°C,最大非线性度为0.001% (G = 1)。所有等级的器件均具有出色的交流性能,增益带宽积为25 MHz,压摆率为5 V/us,建立时间为15 us。

AD625在工业温度范围(-40°C至+85°C)内提供三种高精度等级(A、B、C)产品,在商业温度范围(0°C至+70°C)内提供两种等级(J、K)产品,在扩展温度范围(-55°C至+125°C)内提供一种等级(S)产品。

AD625 特点

• 用户可编程增益：1至10000
• 低增益误差：0.02%(最大值)
• 低增益温度系数：5 ppm/°C(最大值)
• 低非线性度：0.001%(最大值)
• 低失调电压：25 uV
• 低噪声：4 nV/√Hz(1 kHz,折合到输入端)
• 提供军用标准产品
• 增益带宽积：25 MHz
• 16引脚陶瓷或塑料DIP封装,20引脚LCC封装
• 提供标准军用引脚分布
• 低成本

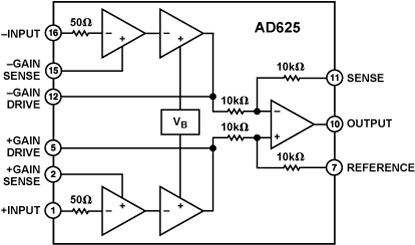

AD625 功能框图

AD625 框图 AD625 技术指标

Single/Dual Supply	Dual	Vnoise RTI 1-10 Hz uVp-p	0.3uV p-p
Voltage Supply (Vmax)	±18V	Temperature Range	-40 to +85
Gain Setting Method	Resistor	Gain Error (%) max	±0.05%
Gain Range (min to max)	10000	Supply Current	5mA
Bandwidth G=10 (kHz typ)	400kHz
CMRR (dB)	90dB	Vosi (uV)	200uV

AD625 芯片订购指南

产品型号	产品状态	封装	引脚	温度范围
5962-87719012A	量产	20 ld LCC	20	军用
5962-8771901EA	量产	16 ld Side-Brazed CerDip	16	工业
AD625AD	量产	16 ld Side-Brazed CerDip	16	工业
AD625ADZ	量产	16 ld Side-Brazed CerDip	16	工业
AD625BD	量产	16 ld Side-Brazed CerDip	16	工业
AD625BDZ	量产	16 ld Side-Brazed CerDip	16	工业
AD625CD	量产	16 ld Side-Brazed CerDip	16	工业
AD625CDZ	量产	16 ld Side-Brazed CerDip	16	工业
AD625JN	量产	16 ld PDIP	16	商业
AD625JNZ	量产	16 ld PDIP	16	商业
AD625KN	量产	16 ld PDIP	16	商业
AD625KNZ	量产	16 ld PDIP	16	商业
AD625SD	量产	16 ld Side-Brazed CerDip	16	军用
AD625SD/883B	量产	16 ld Side-Brazed CerDip	16	军用
AD625SE/883B	量产	20 ld LCC	20	军用
