AD5206: 6通道、256位数字电位计

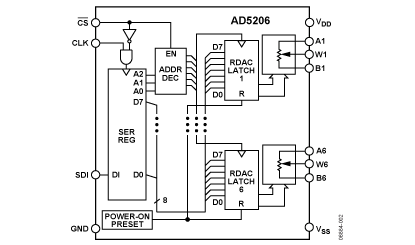

AD5204/AD5206分别是4/6通道、256位、数字控制可变电阻(VR)器件，可实现与电位计或可变电阻相同的电子调整功能。各通道均内置一个带游标触点的固定电阻，该游标触点在载入SPI兼容串行输入寄存器的数字码所确定的点位分接该固定电阻值。游标与固定电阻任一端点之间的电阻值，随传输至VR锁存器中的数字码呈线性变化。在A端子与游标或B端子与游标之间，可变电阻提供一个完全可编程电阻值。A至B固定端接电阻（10 kΩ、50 kΩ或100 kΩ）的标称温度系数为700 ppm/°C 。 每个VR均有各自的VR锁存器 ， 用来保存其编程电阻值 。 这些VR锁存器由一个内部串行至并行移位寄存器更新，该移位寄存器从一个标准三线式串行输入数字接口加载数据。由11个数据位构成的数据字读入串行输入寄存器 。 前3位经过解码 ， 可确定当 CS 选通脉冲变回逻辑高电平时，哪一个VR锁存器需要载入该数据字的后8位。利用串行寄存器相对端的串行数据输出引脚（仅限AD5204），就可以简单地以菊花链形式连接多个VR，而无需额外的外部解码逻辑。可选复位(PR)引脚可将0x80载入VR锁存器，从而强制AD5204的所有游标处于中量程位置。AD5204/AD5206提供24引脚表贴SOIC、TSSOP和PDIP三种封装。AD5204还提供32引脚、5 mm × 5 mm LFCSP封装。所有器件的保证工作温度范围均为-40°C至+85°C工业温度范围。
技术指标
应用领域
|
特点
|
订购指南
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| AD5206BN10 产品状态: 量产 | 24 ld PDIP | 24 | 工业 | Tube, 15 | $ 2.16 | $ 1.94 | N 材料信息 |
| AD5206BN100 产品状态: 量产 | 24 ld PDIP | 24 | 工业 | Tube, 15 | $ 2.16 | $ 1.94 | N 材料信息 |
| AD5206BN50 产品状态: 量产 | 24 ld PDIP | 24 | 工业 | Tube, 15 | $ 2.16 | $ 1.94 | N 材料信息 |
| AD5206BR10 产品状态: 量产 | 24 ld SOIC - Wide | 24 | 工业 | Tube, 31 | $ 2.49 | $ 2.25 | N 材料信息 |
| AD5206BR50 产品状态: 量产 | 24 ld SOIC - Wide | 24 | 工业 | Tube, 31 | $ 2.49 | $ 2.25 | N 材料信息 |
| AD5206BRU10 产品状态: 量产 | 24 ld TSSOP | 24 | 工业 | Tube, 62 | $ 2.49 | $ 2.25 | N 材料信息 |
| AD5206BRU10-REEL7 产品状态: 量产 | 24 ld TSSOP | 24 | 工业 | Reel, 1000 | - | $ 2.25 | N 材料信息 |
| AD5206BRU100 产品状态: 量产 | 24 ld TSSOP | 24 | 工业 | Tube, 62 | $ 2.49 | $ 2.25 | N 材料信息 |
| AD5206BRU100-REEL7 产品状态: 联络ADI | 24 ld TSSOP | 24 | 工业 | Reel, 1000 | - | - | N 材料信息 |
| AD5206BRU50-REEL7 产品状态: 量产 | 24 ld TSSOP | 24 | 工业 | Reel, 1000 | - | $ 2.25 | N 材料信息 |
| AD5206BRUZ10 产品状态: 量产 | 24 ld TSSOP | 24 | 工业 | Tube, 62 | $ 2.16 | $ 1.94 | Y 材料信息 |
| AD5206BRUZ10-RL7 产品状态: 量产 | 24 ld TSSOP | 24 | 工业 | Reel, 1000 | $ 2.90 | $ 1.94 | Y 材料信息 |
| AD5206BRUZ100 产品状态: 量产 | 24 ld TSSOP | 24 | 工业 | Tube, 62 | $ 2.16 | $ 1.94 | Y 材料信息 |
| AD5206BRUZ100-RL7 产品状态: 量产 | 24 ld TSSOP | 24 | 工业 | Reel, 1000 | $ 2.90 | $ 1.94 | Y 材料信息 |
| AD5206BRUZ50 产品状态: 量产 | 24 ld TSSOP | 24 | 工业 | Tube, 62 | $ 2.16 | $ 1.94 | Y 材料信息 |
| AD5206BRUZ50-REEL7 产品状态: 量产 | 24 ld TSSOP | 24 | 工业 | Reel, 1000 | - | $ 1.94 | Y 材料信息 |
| AD5206BRZ10 产品状态: 量产 | 24 ld SOIC - Wide | 24 | 工业 | Tube, 31 | $ 2.16 | $ 1.94 | Y 材料信息 |
| AD5206BRZ10-REEL 产品状态: 量产 | 24 ld SOIC - Wide | 24 | 工业 | Reel, 1000 | - | $ 1.94 | Y 材料信息 |
| AD5206BRZ100 产品状态: 量产 | 24 ld SOIC - Wide | 24 | 工业 | Tube, 31 | $ 2.16 | $ 1.94 | Y 材料信息 |
| AD5206BRZ50 产品状态: 量产 | 24 ld SOIC - Wide | 24 | 工业 | Tube, 31 | $ 2.16 | $ 1.94 | Y 材料信息 |
