AD5204: 4通道数字电位计

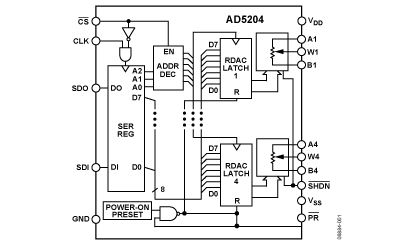

AD5204 功能框图AD5204/AD5206分别是4/6通道、256位、数字控制可变电阻(VR)器件,可实现与电位计或可变电阻相同的电子调整功能。各通道均内置一个带游标触点的固定电阻,该游标触点在载入SPI兼容串行输入寄存器的数字码所确定的点位分接该固定电阻值。游标与固定电阻任一端点之间的电阻值,随传输至VR锁存器中的数字码呈线性变化。在A端子与游标或B端子与游标之间,可变电阻提供一个完全可编程电阻值。A至B固定端接电阻(10 kΩ、50 kΩ或100 kΩ)的标称温度系数为700 ppm/°C。每个VR均有各自的VR锁存器,用来保存其编程电阻值。这些VR锁存器由一个内部串行至并行移位寄存器更新,该移位寄存器从一个标准三线式串行输入数字接口加载数据。由11个数据位构成的数据字读入串行输入寄存器。前3位经过解码,可确定当CS选通脉冲变回逻辑高电平时,哪一个VR锁存器需要载入该数据字的后8位。利用串行寄存器相对端的串行数据输出引脚(仅限AD5204),就可以简单地以菊花链形式连接多个VR,而无需额外的外部解码逻辑。可选复位(PR) 引脚可将0x80载入VR锁存器,从而强制AD5204的所有游标处于中量程位置。AD5204/AD5206提供24引脚表贴SOIC、TSSOP和PDIP三种封装。AD5204还提供32引脚、5 mm × 5 mm LFCSP封装。所有器件的保证工作温度范围均为-40°C至+85°C工业温度范围。

技术指标
  • # Positions: 256
  • Memory Type: Volatile
  • Interface: SPI
  • Resistor Values (kOhms): 10, 50, 100
  • Bipolar Voltage Range (V): "i? 1/2 3V
  • Supply Current : 12uA
  • Absolute Tempco (ppm/°C): 700ppm/C
应用领域
  • 机械电位计的替代产品
  • 仪器仪表:增益、失调电压调整
  • 可编程电压至电流转换
  • 可编程滤波器、延迟、时间常数
  • 线路阻抗匹配
特点
  • 256 位
  • 多个独立可编程通道
    AD5204—4通道
    AD5206—6通道
  • 电位计的替代产品
  • 端接电阻:10 kΩ、50 kΩ、100 kΩ
  • 三线式SPI兼容型串行数据输入
  • +2.7 V至+5.5 V单电源或±2.7 V双电源供电
  • 上电中量程预设
订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
AD5204BCPZ10-REEL 产品状态: 量产 32 ld LFCSP (5x5mm) w/3.3mm exposed pad 32 工业 Reel, 5000 - $ 1.52 Y 材料信息
AD5204BCPZ10-REEL7 产品状态: 量产 32 ld LFCSP (5x5mm) w/3.3mm exposed pad 32 工业 Reel, 1500 - $ 1.52 Y 材料信息
AD5204BN10 产品状态: 量产 24 ld PDIP 24 工业 Tube, 15 $ 1.68 $ 1.52 N 材料信息
AD5204BN100 产品状态: 量产 24 ld PDIP 24 工业 Tube, 15 $ 1.68 $ 1.52 N 材料信息
AD5204BN50 产品状态: 量产 24 ld PDIP 24 工业 Tube, 15 $ 1.68 $ 1.52 N 材料信息
AD5204BR10 产品状态: 量产 24 ld SOIC - Wide 24 工业 Tube, 31 $ 1.94 $ 1.75 N 材料信息
AD5204BR100 产品状态: 量产 24 ld SOIC - Wide 24 工业 Tube, 31 $ 1.94 $ 1.75 N 材料信息
AD5204BRU10-REEL7 产品状态: 联络ADI 24 ld TSSOP 24 工业 Reel, 1000 - - N 材料信息
AD5204BRU50 产品状态: 量产 24 ld TSSOP 24 工业 Tube, 62 $ 1.94 $ 1.75 N 材料信息
AD5204BRU50-REEL7 产品状态: 量产 24 ld TSSOP 24 工业 Reel, 1000 - $ 1.75 N 材料信息
AD5204BRUZ10 产品状态: 量产 24 ld TSSOP 24 工业 Tube, 62 $ 1.68 $ 1.52 Y 材料信息
AD5204BRUZ10-REEL7 产品状态: 量产 24 ld TSSOP 24 工业 Reel, 1000 - $ 1.52 Y 材料信息
AD5204BRUZ100 产品状态: 量产 24 ld TSSOP 24 工业 Tube, 62 $ 1.68 $ 1.52 Y 材料信息
AD5204BRUZ100-R7 产品状态: 量产 24 ld TSSOP 24 工业 Reel, 1000 - $ 1.52 Y 材料信息
AD5204BRUZ50 产品状态: 量产 24 ld TSSOP 24 工业 Tube, 62 $ 1.68 $ 1.52 Y 材料信息
AD5204BRUZ50-REEL7 产品状态: 量产 24 ld TSSOP 24 工业 Reel, 1000 - $ 1.52 Y 材料信息
AD5204BRZ10 产品状态: 量产 24 ld SOIC - Wide 24 工业 Tube, 31 $ 1.68 $ 1.52 Y 材料信息
AD5204BRZ100 产品状态: 量产 24 ld SOIC - Wide 24 工业 Tube, 31 $ 1.68 $ 1.52 Y 材料信息
AD5204BRZ100-REEL 产品状态: 量产 24 ld SOIC - Wide 24 工业 Reel, 1000 - $ 1.52 Y 材料信息
AD5204BRZ50 产品状态: 量产 24 ld SOIC - Wide 24 工业 Tube, 31 $ 1.68 $ 1.52 Y 材料信息
AD5204BRZ50-REEL 产品状态: 量产 24 ld SOIC - Wide 24 工业 Reel, 1000 - $ 1.52 Y 材料信息
