OMAP 应用处理器

用于低功耗通用多媒体和图形处理的基于 ARM Cortex-A8 的处理器

TI 的 OMAP35xTM 处理器系列基于 ARM?CortexTM-A8 内核,由四款超标量应用处理器组成,提供了业界最佳的通用、多媒体和图形处理单芯片组合。Cortex-A8 是一款超标量内核,提供了超出 ARM9 四倍的性能提升。OMAP35xTM 应用处理器包括:

  1. OMAP3503 应用处理器包含一个 ARM Cortex-A8 内核,集成了丰富的外设集。运行于超过 1200 Dhrystone MIPS 之上的 Cortex-A8 能够运行 Windows(R) CE 和 Linux 等操作系统,并能使用户更快地访问数据库、电子表格、演示文件、电子邮件、音频和视频附件、web 浏览以及视频电话会议应用程序。
  2. OMAP3515 应用处理器拥有与 OMAP3503 同样丰富的外设集和 ARM 内核,同时还附带有首次广泛提供的集成 OpenGL ES 2.0 图形引擎。基于 Imagination Technologies PowerVR SGX 图形加速器的 OMAP3515 可在手持设备上展现拥有 PC 游戏质量的图形,每秒可提供的多边形高达 1 千万个。OMAP3515 是嵌入式游戏或简单便携式导航系统的理想处理器。
  3. OMAP3525 应用处理器拥有与 OMAP3503 同样丰富的外设集和 ARM 内核,同时还附加集成达芬奇技术,用于音频、视频和成像,以及多媒体加速功能。OMAP3525 是市场上首款能够在 500mW 以下提供高清解码的应用处理器。集成的达芬奇技术是硬件启用的视频和成像处理技术,加上专门的视频中心外设,能使 OMAP3525 以 720p、30fps 实现 MPEG-4 SP 高清视频解码。OMAP3525 是多媒体和视频应用的理想选择,将为用户带来新的性能标准。
  4. OMAP3530 应用处理器是一个扩展集器件,它将 OMAP3503、3515 和 3525 的所有特性合并于单一的芯片上。OMAP3530 在单一的芯片上集成了 ARM Cortex-A8 内核、DSP、图形引擎、达芬奇技术以及丰富的外设集。借助 OMAP3530,OEM 将能够向用户交付高性能、低功耗的娱乐应用。
Part Number Status 数据手册DataSheet下载 Generation CPU Peak MMACS RISC Frequency (MHz) Frequency (MHz) On-Chip L1/SRAM RAM On-Chip L2/SRAM ROM EMIF External Memory Type Supported DMA Video Port (Configurable) Graphics Accelerator MMC/SD McBSP I2C McSPI HDQ/1-Wire UART USB Timers Core Supply (Volts) IO Supply (Volts) Operating Temperature Range (°C) Pin/Package Description
OMAP-L137 ACTIVE OMAP-L137 OMAP-L1x 处理器 1 C674x; 1 ARM9 2400 300 300 64 KB 256 KB 1024 KB 1 16/8-Bit EMIFA,32/16-Bit EMIFB Async SRAM,NAND Flash,NOR,SDRAM 32-Ch EDMA 1 2 3 2 1 64-Bit GP,1 64-Bit GP/WD 1.2 V 1.8 V,3.3 V -40 to 125,0 to 70 256BGA 低功耗应用处理器
OMAP3503 ACTIVE OMAP3503 OMAP35x 处理器 ARM Cortex-A8 600 32 KB (ARM Cortex-A8) 64 KB 256 KB (ARM Cortex-A8) 32 KB (ARM Cortex-A8) 1 16-Bit GPMC,1 32-Bit SDRC Asynch SRAM,LPDDR,NAND flash,NOR Flash,OneNAND 32-Bit Channel SDMA,64-Ch EDMA 1 Dedicated Input,1 Dedicated Output 3 5 3 4 1 3 1 USB 2.0 HS 3-Port,1 USB 2.0 HS OTG 12 32-Bit GP,2 32-Bit WD 0.8 V to 1.35 V 1.8 V,3.0 V (MMC1 Only) -40 to 105,0 to 90 423FCBGA,515POP-FCBGA 应用处理器
OMAP3515 ACTIVE OMAP3515 OMAP35x 处理器 ARM Cortex-A8 600 32 KB (ARM Cortex-A8) 64 KB 256 KB (ARM Cortex-A8) 32 KB (ARM Cortex-A8) 1 16-Bit GPMC,1 32-Bit SDRC Asynch SRAM,LPDDR,NAND flash,NOR Flash,OneNAND 32-Bit Channel SDMA,64-Ch EDMA 1 Dedicated Input,1 Dedicated Output 1 3 5 3 4 1 3 1 USB 2.0 HS 3-Port,1 USB 2.0 HS OTG 12 32-Bit GP,2 32-Bit WD 0.8 V to 1.35 V 1.8 V,3.0 V (MMC1 Only) -40 to 105,0 to 90 423FCBGA,515POP-FCBGA 应用处理器
OMAP3525 ACTIVE OMAP3525 OMAP35x 处理器 1 64x+,ARM Cortex-A8 3440 600 430 112 KB (DSP),32 KB (ARM Cortex-A8) 64 KB 256 KB (ARM Cortex-A8),96 KB (DSP) 16 KB (DSP),32 KB (ARM Cortex-A8) 1 16-Bit GPMC,1 32-Bit SDRC Asynch SRAM,LPDDR,NAND flash,NOR Flash,OneNAND 32-Bit Channel SDMA,64-Ch EDMA 1 Dedicated Input,1 Dedicated Output 3 5 3 4 1 3 1 USB 2.0 HS 3-Port,1 USB 2.0 HS OTG 12 32-Bit GP,2 32-Bit WD 0.8 V to 1.35 V 1.8 V,3.0 V (MMC1 Only) -40 to 105,0 to 90 423FCBGA,515POP-FCBGA 应用处理器
OMAP3530 ACTIVE OMAP3530 OMAP35x 处理器 1 64x+,ARM Cortex-A8 3440 600 430 112 KB (DSP),32 KB (ARM Cortex-A8) 64 KB 256 KB (ARM Cortex-A8),96 KB (DSP) 16 KB (DSP),32 KB (ARM Cortex-A8) 1 16-Bit GPMC,1 32-Bit SDRC Asynch SRAM,LPDDR,NAND flash,NOR Flash,OneNAND 32-Bit Channel SDMA,64-Ch EDMA 1 Dedicated Input,1 Dedicated Output 1 3 5 3 4 1 3 1 USB 2.0 HS 3-Port,1 USB 2.0 HS OTG 12 32-Bit GP,2 32-Bit WD 0.8 V to 1.35 V 1.8 V,3.0 V (MMC1 Only) -40 to 105,0 to 90 423FCBGA,515POP-FCBGA 应用处理器

OMAP 应用处理器为智能、低功耗电子产品带来突破性能

OMAP35x 应用处理器凭借其史无前例的手持终端功率级为新的应用注入了活力。

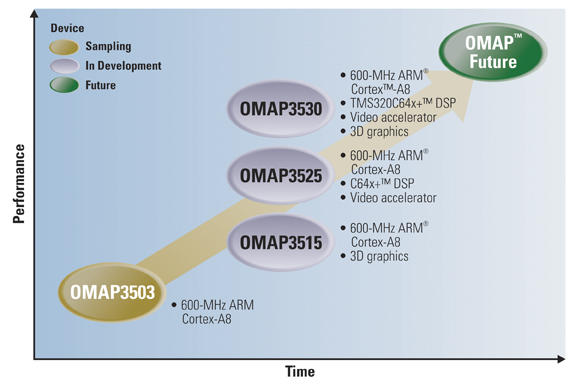

OMAP 发展蓝图新型 OMAPTM 平台基于首次在市场上提供的 ARM(R) CortexTM-A8 内核,史无前例地在手持设备功率级上以单芯片的形式,实现了笔记本电脑般的性能。凭借超出当今 300MHz ARM9 器件 4 倍的处理性能,超标量 600MHz Cortex-A8 内核被集成于四款新型 OMAP35x 应用处理器中。

这些处理器提供各种 Cortex-A8 内核组合、具有丰富多媒体功能的外设、OpenGL(R) ES 2.0 兼容图形引擎、视频加速器和 TMS320C64x+ DSP 内核。模块化和可扩展的 OMAP35x 评估模块 (EVM) 提供了当前在 OMAP3503 处理器(包括基于 2.6.22 内核的 OMAP3503 Linux 电路板支持包)上进行开发所需的所有组件。

开发工具和软件

OMAP35x 评估模块 (EVM) 提供了在 OMAP3503 上进行开发所需的所有组件,具有评估其性能和开始软件开发的能力。OMAP35x EVM 包括特别针对于 OMAP 的补充、集成电源管理和模拟解决方案,以及完整的外设接口集,其中包括以太网、键盘、I2C、JTAG 和 S 视频输出等。软件包括 OMAP3503 Linux 板级支持包 (BSP)。

设计支持

除 TI OMAP35x EVM 和 Linux BSP 之外,TI 还提供了完整的开发工具集和相应支持,包括开放源码开发资源、参考原理图以及 TI XDS560 仿真器支持。

架构与外设

ARM Cortex-A8 架构和内核的最新动态

OMAP35x 应用处理器是首款在市场中广泛推广的基于 ARM Cortex-A8 内核的产品。Cortex-A8 内核本质上是超标量体系结构,经增强后可提供原来两倍的频率,从而实现笔记本电脑级性能和用户体验,包括更快的引导时间和逼真的 web 网页浏览体验。

在 Cortex-A8 内核内部,有一个 Java 加速器可实现更快的 web 浏览和真正的笔记本电脑性能。

特性包括:
  • 内核
    • Cortex A-8
    • 基于 DSP 的 TMS320C64x+ DSP 和视频加速器
      • 600MHz/430MHz @ 1.35V(将应用操作限制)
      • 550MHz/400MHz @ 1.27V
    • NEONTM SIMD 协处理器
    • 2D/3D 图形引擎
    • 高达 1 亿个多边形/秒
  • 内存
    • ARM:
      • 16kB 指令缓存;16kB 数据缓存;256kB L2
    • TMS320C64x+ DSP 和视频加速器
      • L1 32kB 程序缓存/32kB 数据缓存 + 48kB SRAM
      • L2 64kB 程序/数据缓存 + 32kB SRAM;16kB ROM
    • 芯片上:64kB SRAM;112kB ROM
OMAP35X 外设特性

OMAP35x 应用处理器拥有丰富的外设和显示子系统可供无缝连接和高度集成,这样就在缩小板封装外形和降低功耗的同时削减了 BOM 成本。

OMAP35x 外设的最新动态:
  • 支持 LPDDR
  • 支持 NOR、NAND、SRAM、Pseudo SRAM
  • USB 2.0 HS 兼容 OTG 控制器,带有附加的 USB HS 主机控制器
  • 带有 LCD 和 TV 接口的显示子系统。支持 PIP、颜色空间变换、调整尺寸和旋转。
  • 摄像机 I/F,具有 CCD 控制器和影像管(预览、调整尺寸、统计
