ADV7180:10位、4倍过采样标清电视视频解码器

ADV7180: 10位、4倍过采样标清电视视频解码器

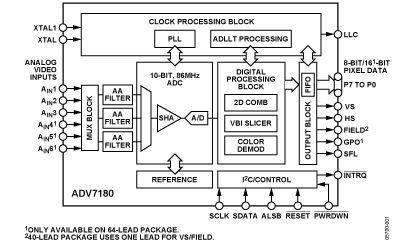

ADV7180 功能框图 ADV7180能够自动检测与全球NTSC、PAL和SECAM标准兼容的标准模拟基带电视信号，并将其转换为与8位ITU-R.656接口标准兼容的4:2:2分量视频数据。利用简单的数字输出接口，它可以与各种MPEG编码器、编解码器、移动视频处理器及ADI的数字视频编码器（例如ADV7179等）实现无缝连接。如果需要，外部HS、VS和FIELD信号可为LCD控制器和其它视频ASIC提供时序基准。针对具有真8位数据分辨率的消费电子应用，精确的10位模数转换可以提供专业品质的视频性能。三个模拟视频输入通道接受标准复合视频信号、S-视频信号或分量视频信号，支持较宽范围的消费视频源。AGC和箝位-复位电路使输入视频信号峰峰值范围可达到1.0 V。或者，也可以旁路这些电路，实现手动设置。即使线路长度偏差达到±5%，线路锁定时钟输出也能使输出数据速率、时序信号和输出时钟信号实现同步、异步或线路锁定。输出控制信号可以在许多应用中实现无缝接口连接。ADV7180通过双线式串行双向端口(I2C(R) 兼容型）进行编程。ADV7180采用1.8 V CMOS工艺制造，其单芯片CMOS结构可确保以更低功耗提供更多功能。该解码器可选用40引脚、符合RoHS标准的LFCSP封装，非常适合空间受限的便携式应用。同时提供64引脚LQFP封装（与ADV7181C引脚兼容）。

ADV7180 特点

汽车应用版本已通过AEC-Q100一级认证
支持全球NTSC/PAL/SECAM色彩解调
一个10位ADC，4倍过采样适用于CVBS，2倍过采样适用于Y/C模式， 2倍过采样适用于YPrPb（每通道）
3 个视频输入通道，内置片内抗混叠滤波器
支持CVBS（复合）、Y/C（S-视频）和YPrPb（分量）视频输入
5线式自适应梳状滤波器和CTI/DNR视频增强特性
自适应数字线路长度跟踪(ADLLT)、信号处理和增强FIFO管理可提供Mini-TBC功能
欲了解更多特性，请参考数据手册

ADV7180 技术指标

Resolution (Bits): 10bit
ADC Speed (MHz): 86MHz
Output Resolution (bits): 8bit
Input Color Formats: NTSC,PAL,SECAM
Input Signal Types: Composite,Y/C,YPbPr
Data Output Formats: 8 & 16-bit YCbCr 4:2:2
# Input Channels: 6
Power Dissipation (mW): 250mW

ADV7180 应用领域

便携式数码摄像机和PDA
适用于数字电视的低成本标清电视PIP解码器
支持视频安全监控的多通道DVR
影音接收机和视频转码
基于PCI/USB的视频信号捕获和电视调谐卡
个人媒体播放器和录放机
智能电话/多媒体手机
车载/汽车信息娱乐系统
后视摄像头/车辆安全系统

ADV7180 芯片订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs
ADV7180BCP32Z 产品状态: 量产	32 ld LFCSP (5x5x.85mm) w/3.75exposed pad	32	工业	Tray, 490	$ 5.10	$ 4.14
ADV7180BCP32Z-RL 产品状态: 量产	32 ld LFCSP (5x5x.85mm) w/3.75exposed pad	32	工业	Reel, 5000	-	-
ADV7180BCPZ 产品状态: 量产	40 ld LFCSP (6x6mm w/4.1mm pad)	40	工业	Tray, 490	$ 7.96	$ 5.77
ADV7180BCPZ-REEL 产品状态: 量产	40 ld LFCSP (6x6mm w/4.1mm pad)	40	工业	Reel, 2500	-	$ 5.77
ADV7180BST48Z 产品状态: 量产	48 ld LQFP	48	工业	Tray, 250	$ 6.21	$ 5.16
ADV7180BST48Z-RL 产品状态: 量产	48 ld LQFP	48	工业	Reel, 2000	-	-
ADV7180BSTZ 产品状态: 量产	64 ld LQFP (10x10mm)	64	工业	Tray, 160	$ 8.37	$ 6.07
ADV7180BSTZ-REEL 产品状态: 量产	64 ld LQFP (10x10mm)	64	工业	Reel, 1500	-	$ 6.07
ADV7180KCP32Z 产品状态: 量产	32 ld LFCSP (5x5x.85mm) w/3.75exposed pad	32	商业	Tray, 490	$ 4.25	$ 3.45
ADV7180KCP32Z-RL 产品状态: 量产	32 ld LFCSP (5x5x.85mm) w/3.75exposed pad	32	商业	Reel, 5000	-	$ 3.45
ADV7180KST48Z 产品状态: 量产	48 ld LQFP	48	商业	Tray, 250	$ 5.40	$ 4.49
ADV7180KST48Z-RL 产品状态: 量产	48 ld LQFP	48	商业	Reel, 2000	-	-
ADV7180WBCPZ 产品状态: 量产	40 ld LFCSP (6x6mm w/4.1mm pad)	40	工业	Tray, 490	$ 9.05	$ 6.56
ADV7180WBCPZ-REEL 产品状态: 量产	40 ld LFCSP (6x6mm w/4.1mm pad)	40	工业	Reel, 2500	-	$ 6.56
ADV7180WBST48Z 产品状态: 量产	LQFP 1.4 MM	48	工业	Tray, 250	-	-
ADV7180WBST48Z-RL 产品状态: 量产	LQFP 1.4 MM	48	工业	Reel, 2000	-	-
ADV7180WBSTZ 产品状态: 量产	64 ld LQFP (10x10mm)	64	工业	Tray, 160	-	-
ADV7180WBSTZ-REEL 产品状态: 量产	64 ld LQFP (10x10mm)	64	工业	Reel, 1500	-	-
