ADSP-21990: 高性能混合型信号DSP，160 MHz，4K字程序存储器RAM
ADSP-21990是ADI公司的首款高性能混合信号DSP产品。ADSP-21990集成了160 MHz、16位的ADSP-219x DSP内核和一个8通道、14位、20 MSPS的ADC（内置双采样保持放大器可实现同步采样）。该产品还集成了另外一些混合信号电路，包括一个精密片上电压基准以及上电复位（POR）电路。而所提供的各种控制外设可实现针对嵌入式控制和信号处理应用的单芯片解决方案。
The ADSP-21990 is the first high-performance mixed signal DSP product from ADI. The ADSP-21990 integrates a 160 MHz, 16-bit, ADSP-219x DSP core and an 8-channel, 14-bit, 20 MSPS ADC (with dual sample-and-hold amplifiers for simultaneous sampling). Additional mixed-signal integration includes a precision on-chip voltage reference, and a power-on-reset (POR) circuit. Various control peripherals are provided for single-chip solutions for embedded control and signal processing applications.
ADSP-21990 特点
- 160 MHz，ADSP-219x DSP内核
- 8通道、14位、20 MSPS ADC，内置片上电压基准
- 4K字程序存储器RAM
- 4K字数据存储器RAM
- 外部存储器接口（达1 M字）
- 带双辅助PWM输出的三相PWM发生单元
- 增量编码器接口单元
- 3个32位通用定时器
- 16位通用标识I/O端口
- 同步串行(SPORT)和SPI通信端口
- 160 MHz, ADSP-219x DSP Core
- 8-Channel, 14-Bit, 20 MSPS ADC with On-Chip Voltage Reference
- 4K Words Program Memory RAM
- 4K Words Data Memory RAM
- External Memory Interface (to 1 MWord)
- Three-Phase PWM Generation Unit with additional Dual Auxiliary PWM Outputs
- Incremental Encoder Interface Unit
- Three 32-Bit, General Purpose Timers
- 16-Bit General Purpose Flag I/O Port
- Synchronous Serial (SPORT) & SPI Communications Port
ADSP-21990 技术指标
- Clock Speed (MHz): 160MHz
- Program RAM Words(KWords): 4
- Data RAM Word (KWords): 4
- Ext. Memory Bus (Bits): 24bit
- Host Port: Yes
- SPORTs: 1
- SPI/UART: Yes
- Timers: 3
- Core Voltage (V): 2.5V
- ADC: 14 bit Dual Ch, 20 MSPS
- Package: 176 LQFP,CSP_BGA
ADSP-21990 市场与应用
- Industrial Motor Drives
- Un-Interruptible Power Supplies
- Optical Networking Control
- Data Acquisition Systems
- Test & Measurement Systems
- Portable Instrumentation
- Intelligent Sensors
- Robotic Control

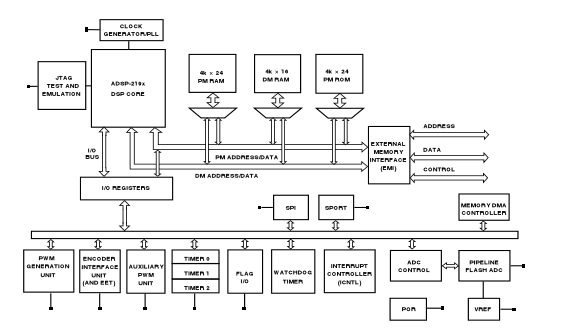

ADSP-21990 功能框图
ADSP-21990 型号选项
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| ADSP-21990BBC 产品状态: 停产 | 196 ball CSPBGA (15x15x1.85mm) | 196 | 工业 | Tray, 126 | - | - | 否 |
| ADSP-21990BSTZ 产品状态: 量产 | 176 | 工业 | Tray, 40 | $ 26.34 | $ 23.19 | 是 |
