ADSP-2189M: 16-bit, 75 MIPS, 2.5v, 2 serial ports, host port, 192 KB RAM
ADSP-2189M因超大片内存储器(1.5 MB)和低功耗(2.5v)特性而著称。
ADSP-2189M将ADSP-2100系列的基础架构（三个计算单元、数据地址生成器和一个程序序列器）与两个串行端口、一个16位内部DMA端口、一个字节DMA端口、一个可编程计时器、标志I/O和广泛的中断功能完美地结合起来。
优势
- 代数汇编语言支持C语言类指令，编程方便
- 100引脚LQFP封装，有利于节省空间、降低能耗(16mm x 16mm)
- 片内RAM和4个DMA端口方便再编程
- 16位DMA端口方便总线接口
- 5种休眠和省电模式延长电池寿命。
The ADSP-2189M is notable for its very large on-chip memory (1.5 MBits) and low power features (2.5v).
The ADSP-2189M combines the ADSP-2100 family base architecture (three computational units, data address generators and a program sequencer) with two serial ports, a 16-bit internal DMA port, a byte DMA port, a programmable timer, Flag I/O, and extensive interrupt capabilities.
Benefits
- Algebraic assembly language supports C language-style constructs for easy programming
- 100-lead LQFP package provides for space and power savings (16mm x 16mm)
- On-chip RAM and 4 DMA ports make reprogramming easy
- 16-bit DMA port makes bus interfacing easier
- 5 sleep and powerdown modes maximize battery life.
ADSP-2189M 特点
- 指令周期时间：13 ns (75 MIPS)
- 2.5 v电源，3.3 v I/O
- 32K字片内程序RAM
- 48K字片内数据存储器RAM
- 16位内部DMA端口，支持高速访问片内存储器
- 8位DMA字节存储器端口，支持程序和数据存储器透明传递
- 0.4 mA/MIPS
- 字节存储器接口用于存储数据表和程序覆盖
- 可编程存储器选通和独立的I/O存储器空间可实现“无缝”系统
- 兼容ADSP-2100系列代码和函数
- 100引脚LQFP封装
- 144引脚小型BGA封装
- 13 ns instruction cycle time (75 MIPS)
- 2.5 volt supply with 3.3 volt I/O
- 32K words of on-chip program RAM
- 48K words of on-chip data memory RAM
- 16-bit internal DMA port for high speed access to on-chip memory
- 8-bit DMA port to byte memory for transparent program and data memory transfers
- 4 mA/MIPS
- Byte memory interface for storage of data tables and program overlays
- Programmable memory strobe and separate I/O memory space permits "glueless" system
- ADSP-2100 Family code and function compatible
- 100-lead LQFP
- 144 mini-BGA package
ADSP-2189M 技术指标
- Clock Speed (MHz): 75MHz
- Program RAM Words(KWords): 32
- Data RAM Word (KWords): 48
- Ext. Memory Bus (Bits): 24bit
- Host Port: Yes
- SPORTs: 2
- SPI/UART: No
- Timers: 1
- Core Voltage (V): 2.5V
- Package: 100 LQFP,CSP_BGA
ADSP-2189M 市场与应用
- Speaker phones
- Smart phones
- Digital speech interpolation
- Video conferencing
- Data encryption
- ISDN modems
- Pattern matching
- Global positioning
- Navigation

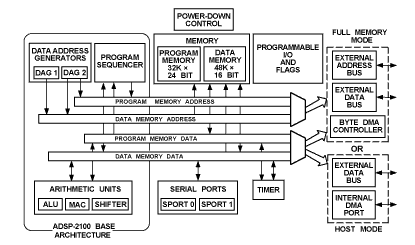

ADSP-2189M 功能框图
ADSP-2189M 芯片订购指南
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| ADSP-2189MBSTZ-266 产品状态: 量产 | 100 ld LQFP | 100 | 工业 | Tray, 90 | $ 31.91 | $ 27.70 | 是 |
| ADSP-2189MKCA-300 产品状态: 量产 | 144 ball CSPBGA (10x10x1.4mm) | 144 | 商业 | Tray, 184 | $ 38.47 | $ 33.75 | 否 |
| ADSP-2189MKCAZ-300 产品状态: 量产 | 144 ball CSPBGA (10x10x1.4mm) | 144 | 商业 | Tray, 184 | $ 34.32 | $ 30.11 | 是 |
| ADSP-2189MKSTZ-300 产品状态: 量产 | 100 ld LQFP | 100 | 商业 | Tray, 90 | $ 31.91 | $ 27.70 | 是 |
ADSP-2189M 评估版和开发套件
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| ADZS-2189M-EZLITE 产品状态: 量产 | 评估板 | - | 商业 | 1 | $ 300.00 | $ 300.00 | 是 |
| ADZU-2189M-EZLITE 产品状态: 停产 | 评估板 | - | 商业 | 1 | - | - | 是 |
