ADA4862-3: 高速、G = +2、低成本、三通道运算放大器
ADA4862-3是一款低成本、高速、三通道运算放大器，内部固定增益G = +2，可针对高清和RGB视频应用提供出色的整体性能。300 MHz的-3 dB带宽、G = +2以及750 V/μs压摆率使该放大器非常适合许多高速应用。经过配置，ADA4862-3也可以在增益G = +1和G = -1的条件下工作。该放大器成本低，具有出色的差分增益(0.02%)和差分相位(0.03°)以及65 MHz的0.1 dB平坦度，因而非常适合消费电子视频及专业视频应用。ADA4862-3采用14引脚SOIC封装，设计工作温度范围为-40°C至+105°C。
技术指标
- -3dB Bandwidth: 310MHz
- Slew Rate: 830V/us
- Vos: 2mV
- Ib: 600nA
- # OpAmps per Pkg: 3
- Input Noise (nV/rtHz): 10.6nV/rtHz
- Vcc-Vee: 5V to 12V
- Isy per Amplifier: 6.83mA
- Packages: SOIC

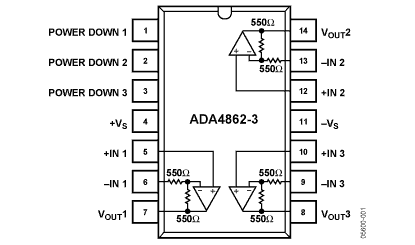

功能框图
|
特点
- RGB/高清/标清视频应用的理想选择
支持1080i/720p分辨率
- 高速
-3 dB带宽：300 MHz
压摆率：750 V/us
- 0.5%建立时间：9 ns
- 0.1 dB平坦度：65 MHz
- 差分增益：0.02%
- 差分相位：0.03°
- 宽电源电压范围：5 V至12 V
- 低功耗：每个放大器5.3 mA
- 低失调电压(RTO)：3.5 mV（典型值）
- 高输出电流：25 mA
- 也可以配置为增益G = +1或-1
- 省电模式
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADA4862-3YRZ 产品状态: 量产 |
14 ld SOIC |
14 |
工业 |
Tube, 56 |
$ 1.20 |
$ 0.96 |
Y 材料信息 |
| ADA4862-3YRZ-RL 产品状态: 量产 |
14 ld SOIC |
14 |
工业 |
Reel, 2500 |
- |
$ 0.96 |
Y 材料信息 |
| ADA4862-3YRZ-RL7 产品状态: 量产 |
14 ld SOIC |
14 |
工业 |
Reel, 1000 |
- |
$ 0.96 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
查看PCN/PDN |
查看库存/
购买/样片 |
| ADA4862-3YR-EBZ 产品状态: 量产 |
14-lead SOIC Evaluation Board |
$ 18.25 |
是 |
- |
|
| ADA4862-3YRZ 产品状态: 量产 |
SOIC 150 MIL |
$ 1.58 |
是 |
- |
|
