ADA4858-3:单电源、高速、三通道运算放大器，内置电荷泵
ADA4858-3（三通道）是一款单电源、高速电流反馈型放大器，集成电荷泵，因而无需负电源便可输出负电压或0 V电平，适合视频应用。600 MHz的-3 dB带宽和600 V/μs压摆率使该放大器非常适合许多高速应用。此外，0.1 dB平坦度达85 MHz (G = 2)，驱动150 Ω负载时差分增益和相位误差分别为0.01%和0.02°，这些特性使它成为专业和消费电子视频应用的绝佳选择。这款三通道运算放大器设计采用3.3 V至5 V电源供电，总静态电流仅为42 mA，其中包括电荷泵耗用的电流。它具有省电特性，不用时可将总电源电流降至2.5 mA，从而进一步降低功耗。即使在省电模式下，也可以使用电荷泵为外部器件供电。-3 V时提供最大50 mA输出电流供外部使用。该放大器还具有宽输入共模电压范围；以5 V电源供电时，输入范围为地以下1.8 V至正供电轨以下1.2 V。ADA4858-3采用16引脚LFCSP封装，设计工作温度范围为-40°C至+105°C扩展工业温度。
特性
- 集成电荷泵
电源电压范围：3 V至5.5 V
输出范围：-3.3 V至-1.8 V
输出电流：50 mA（最大值，外部使用，-3 V）
- 高速放大器
-3 dB带宽：600 MHz
压摆率：600 V/μs
0.1 dB平坦度：85 MHz
0.1%建立时间：18 ns
- 低功耗 总静态电流：42 mA 省电特性
- 高输入共模电压范围：-1.8 V至+3.8 V (+5 V)
- 电流反馈结构
- 差分增益误差：0.01%
- 差分相位误差：0.02°

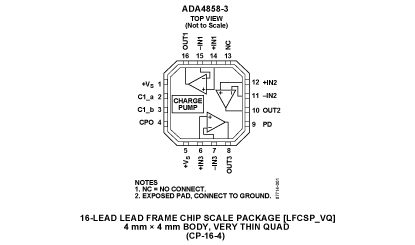

- 提供16引脚LFCSP封装
|
技术指标
- Vcc-Vee: 3V to 5.5V
- Isy per Amplifier: 7mA
- Packages: CSP
- -3dB Bandwidth: 600MHz
- Slew Rate: 600V/us
- Vos: 500uV
- Ib: 700nA
- # OpAmps per Pkg: 3
- Input Noise (nV/rtHz): 4nV/rtHz
应用领域
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADA4858-3ACPZ-R2 产品状态: 量产 |
|
16 |
工业 |
Reel, 250 |
$ 1.99 |
$ 1.99 |
Y 材料信息 |
| ADA4858-3ACPZ-R7 产品状态: 量产 |
|
16 |
工业 |
Reel, 1500 |
- |
$ 1.69 |
Y 材料信息 |
| ADA4858-3ACPZ-RL 产品状态: 量产 |
|
16 |
工业 |
Reel, 5000 |
- |
$ 1.69 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
查看PCN/PDN |
查看库存/
购买/样片 |
| ADA4858-3ACP-EBZ 产品状态: 量产 |
8-lead LFCSP Evaluation Board |
$ 18.25 |
是 |
- |
|
