ADA4855-3:单电源、高速、轨到轨输出、三路运算放大器
ADA4855-3(三路)是一款单电源供电、轨到轨输出运算放大器。该放大器具备410 MHz的-3 dB带宽和压摆率为870 V/μs的出色高速性能。其输入共模电压范围很宽，覆盖地电平以下0.2 V至正电压轨以下1 V的范围。此外，输出电压摆幅控制在任一电源轨的100 mV以内，这使得这款轨到轨运算放大器可以方便地用在低至3.3 V的单电源电压上。
ADA4855-3的每路低功耗电流典型值为7.8 mA，并且能够提供高达57 mA的负载电流。对于节电应用而言，它还具备省电功能，可将电源电流降低至1 mA。ADA4855-3采用16引脚LFCSP封装，其额定工作温度范围为扩展的工业温度范围-40°C至+105°C。
特性
- 电压反馈架构
- 轨到轨输出摆幅：0.1 V至4.9 V
- 高速放大器
410 MHz，-3 dB带宽，G = 1
210 MHz，-3 dB带宽，G = 2
压摆率：870 V/μs
53 MHz的.1 dB大信号平坦度
稳定时间(稳定度0.1%，步进电压2 V)：5.3 ns
- 高输入共模电压范围
-VS - 0.2 V至+VS - 1 V
- 电源电压范围：3 V至5.5 V
- 差分增益误差：0.01%
- 差分相位误差：0.01°
- 低功耗
电源电流典型值：7.8 mA/放大器
省电功能

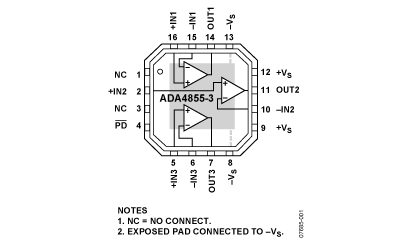

- 采用16引脚LFCSP封装
|
技术指标
- Vcc-Vee: 3V to 5.5V
- Packages: CSP
- -3dB Bandwidth: 400MHz
- Slew Rate: 800V/us
- Vos: 1mV
- Ib: 4.5uA
- # OpAmps per Pkg: 3
- Input Noise (nV/rtHz): 6.5nV/rtHz
应用领域
- 专业视频
- 消费类视频
- 成像
- 仪器仪表
- 基站
- 有源滤波器
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADA4855-3YCPZ-R2 产品状态: 量产 |
16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad) |
16 |
工业 |
Reel, 250 |
$ 1.64 |
$ 1.64 |
Y 材料信息 |
| ADA4855-3YCPZ-R7 产品状态: 量产 |
16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad) |
16 |
工业 |
Reel, 1500 |
- |
$ 1.39 |
Y 材料信息 |
| ADA4855-3YCPZ-RL 产品状态: 量产 |
16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad) |
16 |
工业 |
Reel, 5000 |
- |
$ 1.39 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
查看PCN/PDN |
查看库存/
购买/样片 |
| ADA4855-3YCP-EBZ 产品状态: 量产 |
8-lead LFCSP Evaluation Board |
$ 18.26 |
是 |
- |
|
应用技术支持与电子电路设计开发资源下载
- ADA4855-3 数据手册DataSheet 下载 . PDF
- ADI 模拟器件公司比较器产品选型指南 . PDF
- Analog Devices, Inc. 美国模拟器件公司产品订购手册 .PDF
