ADA4853-1:低功耗、轨对轨输出、视频运算放大器，具有超低待机功耗

ADA4853-1: 低功耗、轨对轨输出、视频运算放大器，具有超低待机功耗

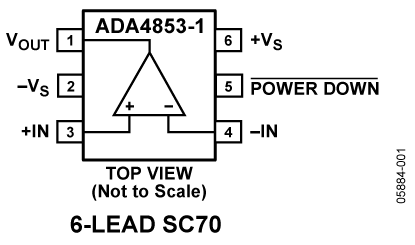

ADA4853-1 功能框图 ADA4853-1/ADA4853-2/ADA4853-3均为低功耗、低成本、高速、轨到轨输出运算放大器，具有超低功耗禁用功能，非常适合便携式消费电子设备使用。虽然这些器件成本较低，但仍能够提供出色的整体性能和丰富多样的功能。100 MHz的-3 dB带宽和120 V/μs压摆率使这些放大器非常适合许多通用高速应用。

ADA4853-1/ADA4853-2/ADA4853-3电压反馈型运算放大器设计采用2.65 V至5 V电源供电，每个放大器的电源电流仅为1.4 mA。此外还具有省电模式，可将电源电流降至1.5 μA（最大值）以下，从而进一步降低功耗，因此这些放大器是电池供电应用的理想选择。ADA4853-1/ADA4853-2/ADA4853-3具有单电源供电能力，输入信号可扩展至负供电轨以下200 mV、正供电轨的1.2 V范围内。放大器的输出摆幅可达任一供电轨的200 mV范围内。低成本、出色的差分增益(0.2%)和差分相位(0.10°)以及22 MHz的0.5 dB平坦度，使这些放大器非常适合视频应用。ADA4853-1提供6引脚SC70封装，ADA4853-2提供16引脚LFCSP_VQ封装，ADA4853-3提供16引脚LFCSP_VQ和14引脚TSSOP两种封装。ADA4853-1的温度范围为-40°C至+85°C，ADA4853-2/ADA4853-3的温度范围则为-40°C至+105°C。

特点

超低功耗（省电模式）：0.1 uA
低静态电流：每个放大器1.4 mA
标清视频应用的理想选择
高速
-3 dB带宽：100 MHz
压摆率：120 V/us
0.5 dB平坦度：22 MHz
差分增益：0.20%
差分相位：0.10°
单电源供电
轨到轨输出
输出摆幅达到任一供电轨200 mV范围内
低失调电压：1 mV
宽电源电压范围：2.65 V至5 V

技术指标

-3dB Bandwidth: 90MHz
Slew Rate: 100V/us
Vos: 1mV
Ib: 1uA
# OpAmps per Pkg: 1
Input Noise (nV/rtHz): 22nV/rtHz
Vcc-Vee: 2.65V to 5V
Isy per Amplifier: 1.6mA
Packages: SC70

应用领域

便携式多媒体播放器
摄像机
数码相机
消费电子视频设备
时钟缓冲器

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
ADA4853-1AKSZ-R2 产品状态: 量产	6 ld SC70	6	工业	Reel, 250	$ 0.88	$ 0.88	Y 材料信息
ADA4853-1AKSZ-R7 产品状态: 量产	6 ld SC70	6	工业	Reel, 3000	-	$ 0.70	Y 材料信息
ADA4853-1AKSZ-RL 产品状态: 量产	6 ld SC70	6	工业	Reel, 10000	-	$ 0.70	Y 材料信息

开发工具

产品型号	描述	报价	RoHS	查看PCN/PDN	查看库存/ 购买/样片
ADA4853-1AKS-EBZ 产品状态: 量产	5-lead SC70 Evaluation Board	$ 18.25	是	-
