ADA4000-2:双通道、低成本、精密JFET输入运算放大器
ADA4000-1/ADA4000-2/ADA4000-4均为JFET输入运算放大器，具有精密、极低偏置电流和低功耗特性。这些放大器集高输入阻抗、低输入偏置电流、宽带宽、快速压摆率与快速建立时间等特性于一体，非常适合用来驱动模数转换器输入和缓冲数模转换器输出。输入共模电压包括正电源电压，因此这些器件是高端信号调理应用的绝佳选择。ADA4000-1/ADA4000-2/ADA4000-4的其它应用包括电子仪器、自动测试设备(ATE)放大、缓冲、积分器电路、仪器级光电二极管放大和快速精密滤波器（包括PLL滤波器）。这些器件还含有一些实用功能，例如：基准电压源缓冲、电平转换、控制I/O接口、电源控制和监控功能等。
应用领域
- 基准电压增益/缓冲
- 电平转换/驱动
- 有源滤波器
- 电源线路监控/控制
- 电流/电压检测或监控
- 数据采集
- 采样保持电路
- 积分器
特点
- 高压摆率：20 V/μs
- 快速建立时间
- 低失调电压：1.70 mV（最大值）
- 偏置电流：40 pA（最大值）
- 工作电压：±4 V至±18 V
- 低电压噪声：16 nV/√Hz
- 单位增益稳定
- 共模电压包括+VS
- 宽带宽：5 MHz
|
技术指标
- -3dB Bandwidth: 5MHz
- Slew Rate: 20V/us
- Vos: 200uV
- Ib: 5pA
- # OpAmps per Pkg: 2
- Input Noise (nV/rtHz): 16nV/rtHz
- Vcc-Vee: 8V to 36V
- Isy per Amplifier: 1.65mA
- Packages: SOIC,SOP

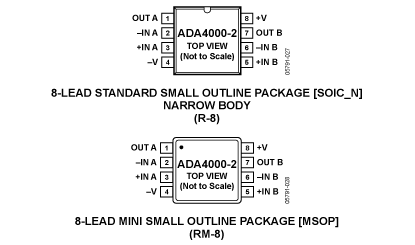

功能框图
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADA4000-2ARMZ 产品状态: 量产 |
8 ld MSOP |
8 |
工业 |
Tube, 50 |
$ 1.55 |
$ 1.31 |
Y 材料信息 |
| ADA4000-2ARMZ-RL 产品状态: 量产 |
8 ld MSOP |
8 |
工业 |
Reel, 3000 |
- |
$ 1.31 |
Y 材料信息 |
| ADA4000-2ARZ 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Tube, 98 |
$ 1.55 |
$ 1.31 |
Y 材料信息 |
| ADA4000-2ARZ-R7 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Reel, 1000 |
- |
$ 1.31 |
Y 材料信息 |
| ADA4000-2ARZ-RL 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Reel, 2500 |
- |
$ 1.31 |
Y 材料信息 |
