AD8676:超高精度、36 V、2.8 nV/√Hz双路轨到轨输出运算放大器

AD8676: 超高精度、36 V、2.8 nV/√Hz双路轨到轨输出运算放大器

AD8676 内置双路精密运算放大器，具有超低失调、漂移和电压噪声，而且输入偏置电流在整个工作温度范围内均非常低。它具有宽带宽、轨到轨输出摆幅和极低噪声特性，工作电压范围为±5 V至±15 V。AD8676像OP184一样提供轨到轨输出，但具有宽带宽且电压噪声更低，而且像工业标准OP07放大器一样精度高、功耗低。与其它低噪声、轨到轨运算放大器不同，AD8676具有非常低的输入偏置电流和低输入电流噪声。AD8676的典型失调电压仅12 uV，失调漂移为0.2 uV/°C，噪声仅为0.10 uV峰峰值(0.1 Hz至10 Hz)，因而特别适合不容许存在较大误差源的应用。极低噪声、低输入偏置电流和宽带宽特性，对精密仪器仪表、PLL和其它精密滤波器电路、位置和压力传感器、医疗仪器以及应力计放大器都极为有利。许多系统都可以利用AD8676提供的低噪声、直流精度和轨到轨输出摆幅特性，使信噪比和动态范围达到最大。对于空间受限的设备而言，AD8676的较小封装和低功耗特性则有助于获得最大通道密度或最小的电路板尺寸。AD8676的额定温度范围为-40°C;至+125°C扩展工业温度范围，提供小型MSOP-8封装以及颇受欢迎的8引脚、窄体SOIC、无铅封装。MSOP封装器件仅提供卷带和卷盘形式。

技术指标

-3dB Bandwidth: 10MHz
Slew Rate: 2.5V/us
Vos: 12uV
Ib: 0.5nA
# OpAmps per Pkg: 2
Input Noise (nV/rtHz): 2.8nV/rtHz
Vcc-Vee: 10V to 36V
Isy per Amplifier: 2.9mA
Packages: SOIC,SOP

特点

极低电压噪声：2.8 nV/√Hz (1 kHz)
轨到轨输出摆幅
低输入偏置电流：2 nA(最大值)
极低失调电压：50 uV(最大值)
低输入失调漂移：0.6 uV/°C(最大值)
极高增益：120 dB
宽带宽：10 MHz(典型值)
工作电压：±5 V至±18 V
单路版本请参见AD8675

应用领域

精密仪器
PLL滤波器
激光二极管控制环路
应变计放大器
医疗仪器
热电偶放大器

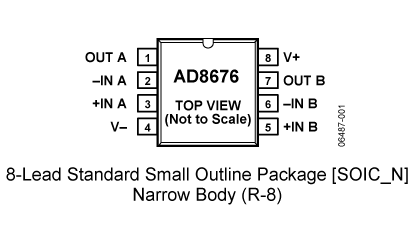

功能框图

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
AD8676ARMZ 产品状态: 量产	8 ld MSOP	8	工业	Tube, 50	$ 1.97	$ 1.66	Y 材料信息
AD8676ARMZ-REEL 产品状态: 量产	8 ld MSOP	8	工业	Reel, 3000	-	$ 1.66	Y 材料信息
AD8676ARZ 产品状态: 量产	8 ld SOIC	8	工业	Tube, 98	$ 1.97	$ 1.66	Y 材料信息
AD8676ARZ-REEL 产品状态: 量产	8 ld SOIC	8	工业	Reel, 2500	-	$ 1.66	Y 材料信息
AD8676ARZ-REEL7 产品状态: 量产	8 ld SOIC	8	工业	Reel, 1000	-	$ 1.66	Y 材料信息
AD8676BRMZ 产品状态: 量产	8 ld MSOP	8	工业	Tube, 50	$ 2.53	$ 2.14	Y 材料信息
AD8676BRMZ-REEL 产品状态: 量产	8 ld MSOP	8	工业	Reel, 3000	-	$ 2.14	Y 材料信息
AD8676BRZ 产品状态: 量产	8 ld SOIC	8	工业	Tube, 98	$ 2.53	$ 2.14	Y 材料信息
AD8676BRZ-REEL 产品状态: 量产	8 ld SOIC	8	工业	Reel, 2500	-	$ 2.14	Y 材料信息
AD8676BRZ-REEL7 产品状态: 量产	8 ld SOIC	8	工业	Reel, 1000	-	$ 2.14	Y 材料信息
