AD8661:16V、低成本、高性能CMOS轨到轨运算放大器

AD8661: 16V、低成本、高性能CMOS轨到轨运算放大器

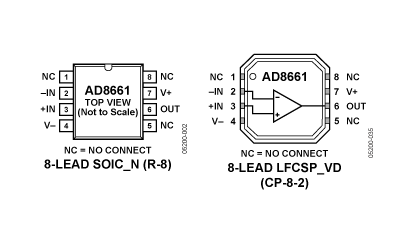

AD8661 功能框图 AD8661、AD8662和AD8664分别是单路、双路和四路、轨到轨输出、单电源放大器，均采用ADI公司的DigiTrim(R)调整专利技术来实现低失调电压特性。AD8661系列具有最高16 V的宽工作电压范围，另外还具有低输入偏置电流、宽信号带宽以及低输入电压和电流噪声等特性。低失调、极低输入偏置电流和宽电源电压范围特性相结合，使这些放大器适合各种通常需要较昂贵JFET放大器的应用。诸如光电二极管等采用高阻抗传感器的系统，均可受益于低输入偏置电流、低噪声、低失调和宽带宽等特性组合优势。宽工作电压范围也符合当今的高性能ADC和DAC要求。高输入阻抗、低电压和电流噪声、宽带宽，以及无“爆米花”噪声(其它许多低输入偏置电流放大器中存在)这些特性，对音频应用和医疗监测设备都非常有利。AD8661、AD8662和AD8664的额定温度范围为-40°C至+125°C扩展工业温度范围。AD8661单路放大器提供3mm × 3mm、8引脚小型LFCSP (MO-220)和8引脚SOIC两种封装。AD8662双路放大器提供8引脚小型SOIC和窄体SOIC表面贴装两种封装。AD8664四路放大器提供14引脚TSSOP和14引脚窄体SOIC两种封装。LFCSP、MSOP和TSSOP封装产品仅提供卷带和卷盘形式。

特点

低失调电压：100 uV(最大值)
低输入偏置电流：1 pA(最大值)
单电源供电：5 V至16 V
双电源供电：±2.5 V至±8 V
低噪声：10 nV/√Hz
宽带宽：4 MHz
单位增益稳定

技术指标

-3dB Bandwidth: 4MHz
Slew Rate: 3.5V/us
Vos: 30uV
Ib: 0.3pA
# OpAmps per Pkg: 1
Input Noise (nV/rtHz): 12nV/rtHz
Vcc-Vee: 5V to 16V
Isy per Amplifier: 1.4mA
Packages: CSP,SOIC

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
AD8661ACPZ-R2 产品状态: 量产	8 ld LFCSP (3x3mm)	8	工业	Reel, 250	$ 1.50	$ 1.50	Y 材料信息
AD8661ACPZ-REEL 产品状态: 量产	8 ld LFCSP (3x3mm)	8	工业	Reel, 5000	$ 1.28	$ 1.08	Y 材料信息
AD8661ACPZ-REEL7 产品状态: 量产	8 ld LFCSP (3x3mm)	8	工业	Reel, 1500	$ 1.28	$ 1.08	Y 材料信息
AD8661ARZ 产品状态: 量产	8 ld SOIC	8	工业	Tube, 98	$ 1.28	$ 1.08	Y 材料信息
AD8661ARZ-REEL 产品状态: 量产	8 ld SOIC	8	工业	Reel, 2500	$ 1.28	$ 1.08	Y 材料信息
AD8661ARZ-REEL7 产品状态: 量产	8 ld SOIC	8	工业	Reel, 1000	$ 1.28	$ 1.08	Y 材料信息
