AD8073:低成本、三路视频放大器

AD8073: 低成本、三路视频放大器

AD8072(双路)和AD8073(三路)均为低成本、电流反馈型放大器,主要面向对成本敏感的大规模应用。除低成本外,这些放大器还能针对150Ω负载提供可靠的视频性能,同时每个放大器的电源电流仅为3.5 mA。AD8073是一款采用14引脚窄体单SOIC封装的三路放大器,特别适合注重小尺寸要求的应用。每个放大器的输入和输出均可利用,为增益设置提供了更大灵活性。这些器件的输出电流为每个放大器30 mA,并针对每路驱动一个后部端接视频负载(150 Ω)进行了优化。此外,0.1 dB增益平坦度为10 MHz,差分增益和相位误差分别为0.05%和0.1°,因而成为商业和消费视频电子设备的理想之选。两款器件均采用+5 V至+12 V单电源供电。采用+5 V单电源时,每个放大器的输出摆幅可达到任一供电轨的1.3 V范围内,以便处理视频信号。AD8072和AD8073具有100 MHz的高带宽、500 V/us的压摆率以及25 ns的0.1%建立时间,因而可用于需要+5 V单电源或最高±6 V双电源的许多通用型高速应用。AD8072提供8引脚塑料DIP和SOIC封装,AD8073则提供14引脚塑料DIP和SOIC封装。两款器件的工作温度范围为0°C至+70°C商用温度范围。

技术指标

-3dB Bandwidth: 100MHz
Slew Rate: 500V/us
Ib: 4uA
# OpAmps per Pkg: 3
Input Noise (nV/rtHz): 3nV/rtHz
Vcc-Vee: 5V to 12V
Isy per Amplifier: 5mA

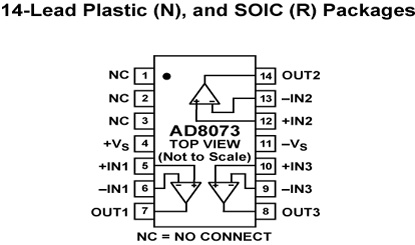

功能框图

特点

极低成本
良好的视频特性(RL = 150 Ω)
0.1 dB增益平坦度：10 MHz
差分增益误差：0.05%
差分相位误差：0.1°
低功耗
电源电流：每个放大器3.5 mA
采用5 V至12 V单电源供电
高速
-3 dB带宽：100 MHz (G = +2)
压摆率：500 V/us
0.1%快速建立时间：25 ns
易于使用
输出电流：30 mA
输出摆幅达到供电轨的1.3 V范围内(5 V单电源)

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
AD8073JN 产品状态: 停产	14 ld PDIP	14	商业	Tube, 25	-	-	N 材料信息
AD8073JNZ 产品状态: 量产	14 ld PDIP	14	商业	Tube, 25	$ 2.55	$ 2.18	Y 材料信息
AD8073JR 产品状态: 停产	14 ld SOIC	14	商业	Tube, 56	-	-	N 材料信息
AD8073JR-REEL 产品状态: 量产	14 ld SOIC	14	商业	Reel, 2500	-	$ 2.39	N 材料信息
AD8073JR-REEL7 产品状态: 量产	14 ld SOIC	14	商业	Reel, 1000	$ 2.79	$ 2.39	N 材料信息
AD8073JRZ 产品状态: 量产	14 ld SOIC	14	商业	Tube, 56	$ 2.55	$ 2.18	Y 材料信息
AD8073JRZ-REEL 产品状态: 量产	14 ld SOIC	14	商业	Reel, 2500	-	$ 2.18	Y 材料信息
AD8073JRZ-REEL7 产品状态: 量产	14 ld SOIC	14	商业	Reel, 1000	$ 2.55	$ 2.18	Y 材料信息

开发工具

产品型号	描述	报价	RoHS	查看PCN/PDN	查看库存/ 购买/样片
AD8073JR-EBZ 产品状态: 量产	8-lead SOIC Evaluation Board	$ 18.25	是	-
AD8073JRZ 产品状态: 量产	SOIC 150 MIL	$ 3.57	是	-
