AD8040:低功耗、高速轨到轨输入/输出运算放大器

AD8040: 低功耗、高速轨到轨输入/输出运算放大器

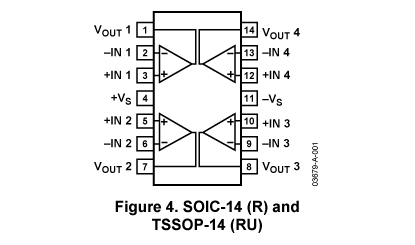

AD8040 功能框图 AD8040是一款四核、轨到轨输入和输出的高速放大器,每放大器的静态电流仅为1.3 mA。虽然功耗很低,但该放大器却能提供出色的性能,小信号带宽为125 MHz,压摆率为60 V/us。ADI公司的XFCB工艺使该器件实现了高速、高性能和低功耗特性。这款放大器采用单电源供电,具有轨到轨输入和输出,电源电压范围为2.7V至12V。输入电压范围可以超过各供电轨200 mV而不会反相。输出动态范围可以扩展至各供电轨40 mV以内。AD8040以极低的功耗提供出色的信号质量。在G = +1时,无杂散动态范围(SFDR)为-72dBc (1MHz),0.1%建立时间仅为80 ns。低失真和快速建立特性使这款放大器适合用作单电源模数转换器的驱动器。灵活的功能使用户可以在较宽电压范围上使用这款放大器,而其功耗小于6.5 mW。无论是用在具有高带宽要求的电池供电系统中,还是用在器件密度高且要求较低功耗的高速系统中,以上特性都有助于延长系统的工作时间。这款放大器的额定温度范围为-40°C至+125°C扩展工业温度范围。

技术指标

-3dB Bandwidth: 125MHz
Slew Rate: 62V/us
Vos: 1.6mV
Ib: 0.7uA
# OpAmps per Pkg: 4
Input Noise (nV/rtHz): 16.5nV/rtHz
Vcc-Vee: 2.7V to 12V
Isy per Amplifier: 1.5mA
Packages: SOIC,SOP

特点

低功耗:- 每放大器电源电流1.3 mA
失调电压：6 mV(最大值)
高速
- -3 dB带宽：125MHz (G=+1)
- 压摆率：60V/us
- 0.1%建立时间：80ns
宽电源电压范围：2.7 V至12 V
轨到轨输入和输出无反相,输入可高于供电轨200 mV
低输入偏置电流：+0.7uA至-1.5 uA
小型封装:- SOIC-8、SC70-6

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
AD8040AR 产品状态: 停产	14 ld SOIC	14	工业	Tube, 56	-	-	N 材料信息
AD8040AR-REEL 产品状态: 停产	14 ld SOIC	14	工业	Reel, 2500	-	-	N 材料信息
AD8040AR-REEL7 产品状态: 停产	14 ld SOIC	14	工业	Reel, 1000	-	-	N 材料信息
AD8040ARU 产品状态: 停产	14 ld TSSOP	14	工业	Tube, 96	-	-	N 材料信息
AD8040ARU-REEL 产品状态: 量产	14 ld TSSOP	14	工业	Reel, 2500	-	$ 1.87	N 材料信息
AD8040ARUZ 产品状态: 量产	14 ld TSSOP	14	工业	Tube, 96	-	-	Y 材料信息
AD8040ARUZ-REEL 产品状态: 量产	14 ld TSSOP	14	工业	Reel, 2500	-	$ 1.62	Y 材料信息
AD8040ARUZ-REEL7 产品状态: 量产	14 ld TSSOP	14	工业	Reel, 1000	-	$ 1.62	Y 材料信息
AD8040ARZ 产品状态: 量产	14 ld SOIC	14	工业	Tube, 56	$ 1.90	$ 1.62	Y 材料信息
AD8040ARZ-REEL 产品状态: 量产	14 ld SOIC	14	工业	Reel, 2500	-	$ 1.62	Y 材料信息
AD8040ARZ-REEL7 产品状态: 量产	14 ld SOIC	14	工业	Reel, 1000	-	$ 1.62	Y 材料信息

开发工具

产品型号	描述	报价	RoHS	查看PCN/PDN
AD8040AR-EBZ 产品状态: 量产	8-lead SOIC Evaluation Board	$ 18.25	是	-
AD8040ARU-EBZ 产品状态: 量产	14-lead TSSOP Evaluation Board	$ 18.25	是	-
AD8040ARUZ 产品状态: 量产	TSSOP 4.4 MM	-	是	-
AD8040ARZ 产品状态: 量产	SOIC 150 MIL	$ 2.67	是	-
