AD8027:低失真、高速轨到轨输入/输出放大器

AD8027: 低失真、高速轨到轨输入/输出放大器

AD8027是一款具有轨到轨输入和输出的高速放大器,工作电压低,专门针对高性能和宽动态信号范围进行了优化。AD8027具有低噪声（4.3 nV/"OHz、1.6 pA/"OHz）和低失真（1 MHz时 120 dBc）特性。在使用一小部分或全部输入动态范围且要求低失真的应用中,AD8027是理想之选。当输入信号越过某一阈值电压时,许多轨到轨输入放大器的输入级便会从一个差分对切换到另一个差分对,这会引起失真。AD8027具有独特的特性,允许用户通过SELECT引脚选择输入交越阈值电压。这一特性控制互补晶体管输入对的切换电压。AD8027还具有内在的低交越失真特性。AD8027提供SOIC-8和SOT23-6两种封装,额定工作温度范围为-40°C至+125°C工业温度范围。

技术指标

-3dB Bandwidth: 190MHz
Slew Rate: 100V/us
Vos: 200uV
Ib: 3.8uA
# OpAmps per Pkg: 1
Input Noise (nV/rtHz): 4.3nV/rtHz
Vcc-Vee: 2.7V to 12V
Isy per Amplifier: 8.5mA
Packages: SOIC,SOT

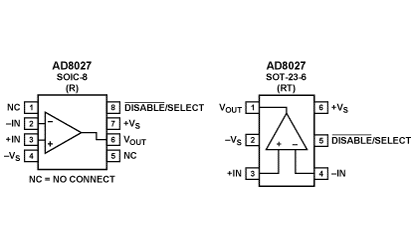

功能框图

特点

高速
-3 dB带宽：190 MHz (G = +1)
压摆率：100 V/us
低失真
SFDR：120 dBc (1 MHz ) SFDR：80 dBc (5 MHz )
可选输入交越阈值
低噪声：4.3 nV/ √Hz,1.6 pA/ √Hz
低失调电压： 900 uV(最大值)
低功耗：6.5 mA(每放大器电源电流)
省电模式
无反相
宽电源电压范围：2.7 V至12 V
小型封装：SOIC-8、SOT23-6

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
AD8027AR 产品状态: 停产	8 ld SOIC	8	工业	Tube, 98	-	-	N 材料信息
AD8027AR-REEL 产品状态: 停产	8 ld SOIC	8	工业	Reel, 2500	-	-	N 材料信息
AD8027AR-REEL7 产品状态: 停产	8 ld SOIC	8	工业	Reel, 1000	-	-	N 材料信息
AD8027ART-REEL 产品状态: 停产	6 ld SOT-23	6	工业	Reel, 10000	-	-	Y 材料信息
AD8027ART-REEL7 产品状态: 停产	6 ld SOT-23	6	工业	Reel, 3000	-	-	Y 材料信息
AD8027ARTZ-R2 产品状态: 量产	6 ld SOT-23	6	工业	Reel, 250	-	$ 1.21	Y 材料信息
AD8027ARTZ-REEL 产品状态: 量产	6 ld SOT-23	6	工业	Reel, 10000	-	-	Y 材料信息
AD8027ARTZ-REEL7 产品状态: 量产	6 ld SOT-23	6	工业	Reel, 3000	-	$ 1.20	Y 材料信息
AD8027ARZ 产品状态: 量产	8 ld SOIC	8	工业	Tube, 98	$ 1.42	$ 1.20	Y 材料信息
AD8027ARZ-REEL 产品状态: 量产	8 ld SOIC	8	工业	Reel, 2500	-	$ 1.20	Y 材料信息
AD8027ARZ-REEL7 产品状态: 量产	8 ld SOIC	8	工业	Reel, 1000	$ 1.42	$ 1.20	Y 材料信息

开发工具

产品型号	描述	报价	RoHS	查看PCN/PDN
AD8027AR-EBZ 产品状态: 量产	8-lead SOIC Evaluation Board	$ 18.25	是	-
AD8027ART-EBZ 产品状态: 量产	5-lead SOT-23 Evaluation Board	$ 18.25	是	-
AD8027ARZ 产品状态: 量产	SOIC 150 MIL	$ 1.98	是	-
