AD8022: 高速、低噪声双通道运算放大器

AD8022内置两个低噪声、高速、电压反馈型放大器,每个放大器的静态电流仅4.0 mA,而且电压噪声仅为2.5 nV/√Hz。这两个放大器提供宽带宽、低失真性能,当驱动容性负载时具有稳定的高输出电流。AD8022采用ADI公司的高电压XFCB双极性工艺制造,可以在较宽的电源电压范围内工作。它提供8引脚MSOP和8引脚SOIC两种封装。AD8022具有快速过压恢复和宽带宽特性,非常适合用作ADSL、VDSL或专有xDSL收发器设计中的接收通道前端。

在xDSL线路接口电路中,AD8022的运算放大器可以配置为线路变压器中的差分接收器,或配置为独立的有源滤波器。

AD8022 特点

• 低功耗放大器提供低噪声和低失真特性,非常适用于xDSL调制解调器接收器
• 宽电源电压范围：+5 V、±2.5 V至±12 V
• 低功耗
  每个放大器4.0 mA
• 电压反馈
  易于使用
  总噪声较低(与电流反馈型放大器相比,输入电流噪声微不足道)
• 低噪声、低失真
  电压噪声：2.5 nV/√Hz (100 kHz)
  电流噪声：1.2 pA/√Hz
  MTPR <-66 dBc (G = +7)
  SFDR = 110 dB (200 kHz)
• 高速
  –3 dB带宽：130 MHz (G = +1),
  0.1%建立时间：68 ns
  压摆率：50 V/us
• 高输出摆幅： ± 10.1 V(± 12 V电源)
• 低失调电压：1.5 mV(典型值)

实验室电路

Find more at our Circuits Library.
AD7266 SAR ADC in Differential and Single-Ended Applications

本电路中采用的产品:
AD7266, AD8022, OP177

电路类型: ADC电路/驱动器
应用: 仪器仪表; 过程控制
优化目标: 高性能; 高精度

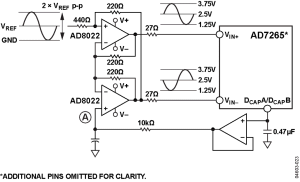

AD7265 12-bit, 3-Channel SAR ADC in Differential and Single-Ended Configurations Using the AD8022 High-Speed Op-Amp

本电路中采用的产品:
AD7265, AD8022, OP177

电路类型: ADC电路/驱动器
应用: 仪器仪表; 过程控制
优化目标: 高性能; 高速度; 低噪声与低失真

采用本器件的已验证电路

已验证电路 专为提供易用性而设计,并已经过ADI公司应用工程师的验证。 欲了解ADI公司已验证电路的更多信息, 请访问已验证电路主页。
差分和单端应用中的SAR ADC AD7266

在低失真直流耦合应用中驱动双极性SAR ADC AD7366

在单端应用中使用8通道ADC AD7328

利用高速运放AD8022实现差分和单端配置中的12位、3通道SAR ADC AD7265

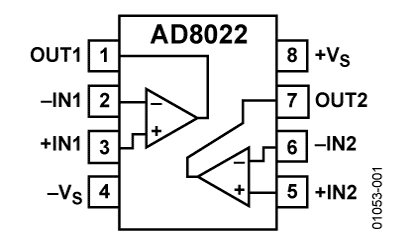

AD8022 功能框图

AD8022 技术指标

-3dB Bandwidth	130MHz	Vcc-Vee Supply (V)	4.5 to 26
Slew Rate	50V/us	Iq per Amplifier	5.5mA
Vos	1.5mV	# OpAmps per Pkg	2
Ib	2.5uA	Operating Temp Range	-40 to +85
Input Noise (nV/rtHz)	2.5nV/rtHz	Packages	SOIC,SOP

AD8022 订购指南

产品型号	产品状态	封装	引脚	温度范围
AD8022AR	量产	8 ld SOIC	8	工业
AD8022AR-REEL	量产	8 ld SOIC	8	工业
AD8022AR-REEL7	量产	8 ld SOIC	8	工业
AD8022ARM	量产	8 ld MSOP	8	工业
AD8022ARM-REEL	量产	8 ld MSOP	8	工业
AD8022ARM-REEL7	量产	8 ld MSOP	8	工业
AD8022ARMZ	量产	8 ld MSOP	8	工业
AD8022ARMZ-REEL	量产	8 ld MSOP	8	工业
AD8022ARMZ-REEL7	量产	8 ld MSOP	8	工业
AD8022ARZ	量产	8 ld SOIC	8	工业
AD8022ARZ-REEL	量产	8 ld SOIC	8	工业
AD8022ARZ-REEL7	量产	8 ld SOIC	8	工业

EVAL-PRAOPAMP: Universal Precision Op Amp Evaluation Board

产品型号	产品状态	封装	引脚	温度范围
EVAL-ADOPAMP-1CPEZ	量产	评估板		商业
EVAL-ADOPAMP-1CPNZ	量产	评估板		商业
EVAL-ADOPAMP-1CPZ	量产	评估板		商业
EVAL-ADOPAMP-1KSZ	量产	评估板		商业
EVAL-ADOPAMP-1REZ	量产	评估板		商业
EVAL-ADOPAMP-1RINZ	量产	评估板		商业
EVAL-ADOPAMP-1RNIZ	量产	评估板		商业
EVAL-ADOPAMP-1RTZ	量产	评估板		商业
EVAL-ADOPAMP-1RZ	量产	评估板		商业
EVAL-ADOPAMP-2CPZ	量产	评估板		商业
EVAL-ADOPAMP-2RJZ	量产	评估板		商业
EVAL-ADOPAMP-2RMZ	量产	评估板		商业
EVAL-ADOPAMP-2RZ	量产	评估板		商业
EVAL-ADOPAMP-3CPZ	量产	评估板		商业
EVAL-ADOPAMP-3RUZ	量产	评估板		商业
