AD8007: 单通道、低失真、高速放大器
AD8007是一款单通道、高性能、电流反馈型放大器，具有超低失真和噪声特性。与其它高性能放大器不同，它具有较低的价格和较低的静态电流，因而应用范围很广。正是Analog Devices, Inc.（简称ADI）专有第二代XFCB工艺造就了如此高性能、低功耗的放大器。带宽为650 MHz，电压噪声为2.7 nV/√Hz，20 MHz时无杂散动态范围(SFDR)为-83 dB (AD8007)和-77 dBc (AD8008)。由于具有宽电源电压范围（5 V至12 V）和宽带宽，因此AD8007/AD8008适合各种不同的应用。每个放大器的电源电流仅9 mA。AD8007提供小型SC70和标准8引脚SOIC两种封装。双通道放大器AD8008提供8引脚SOIC和8引脚MSOP两种封装。这些放大器的额定工作温度范围为-40°C至+85°C工业温度范围。
技术指标
- -3dB Bandwidth: 650MHz
- Slew Rate: 1kV/us
- Ib: 4uA
- # OpAmps per Pkg: 1
- Input Noise (nV/rtHz): 2.7nV/rtHz
- Vcc-Vee: 5V to 12V
- Isy per Amplifier: 10.2mA
应用领域
- 仪器仪表
- 中频和基带放大器
- 滤波器
- A/D 驱动器
- DAC 缓冲器
|
特点
- 极低失真二次谐波
-88 dBc （5 MHz）
-83 dBc （20 MHz (AD8007)）
-77 dBc (20 MHz (AD8008))
三次谐波
-101 dBc （5 MHz）
-92 dBc （20 MHz (AD8007)）
-98 dBc （20 MHz (AD8008)）
- 高速:-3 dB带宽：650 MHz (G = +1)
压摆率：1000 V/us
- 低噪声
输入电压噪声：2.7 nV/√Hz
输入反相电流噪声：22.5 pA/√HZ
- 低功耗电源电流：每个放大器9 mA（典型值）
- 宽电源电压范围：5 V至12 V
- 输入失调电压：0.5 mV （典型值）

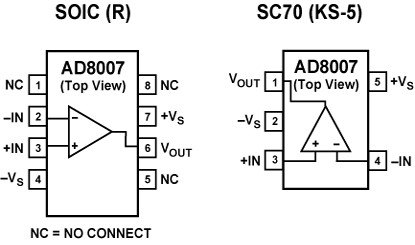

- 小型封装：8引脚SOIC、8引脚MSOP、5引脚SC70
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| AD8007AKS-R2 产品状态: 停产 |
5 ld SC70 |
5 |
工业 |
Reel, 250 |
- |
- |
N 材料信息 |
| AD8007AKS-REEL 产品状态: 停产 |
5 ld SC70 |
5 |
工业 |
Reel, 10000 |
- |
- |
N 材料信息 |
| AD8007AKS-REEL7 产品状态: 停产 |
5 ld SC70 |
5 |
工业 |
Reel, 3000 |
- |
- |
N 材料信息 |
| AD8007AKSZ-R2 产品状态: 量产 |
5 ld SC70 |
5 |
工业 |
Reel, 250 |
- |
$ 1.87 |
Y 材料信息 |
| AD8007AKSZ-REEL 产品状态: 量产 |
5 ld SC70 |
5 |
工业 |
Reel, 10000 |
- |
- |
Y 材料信息 |
| AD8007AKSZ-REEL7 产品状态: 量产 |
5 ld SC70 |
5 |
工业 |
Reel, 3000 |
- |
$ 1.33 |
Y 材料信息 |
| AD8007AR 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Tube, 98 |
$ 1.71 |
$ 1.46 |
N 材料信息 |
| AD8007AR-REEL 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Reel, 2500 |
- |
$ 1.46 |
N 材料信息 |
| AD8007AR-REEL7 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Reel, 1000 |
$ 1.71 |
$ 1.46 |
N 材料信息 |
| AD8007ARZ 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Tube, 98 |
$ 1.56 |
$ 1.33 |
Y 材料信息 |
| AD8007ARZ-R7 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Reel, 1000 |
- |
$ 1.33 |
Y 材料信息 |
| AD8007ARZ-RL 产品状态: 量产 |
8 ld SOIC |
8 |
工业 |
Reel, 2500 |
- |
$ 1.33 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
查看PCN/PDN |
查看库存/
购买/样片 |
| AD8007AKS-EBZ 产品状态: 量产 |
5-lead SC70 Evaluation Board |
$ 18.25 |
是 |
- |
|
| AD8007AR-EBZ 产品状态: 量产 |
8-lead SOIC Evaluation Board |
$ 18.25 |
是 |
- |
|
| AD8007ARZ 产品状态: 量产 |
SOIC 150 MIL |
$ 2.19 |
是 |
- |
|
