AD8002:双通道、600 MHz、50 mW电流反馈型放大器

AD8002: 双通道、600 MHz、50 mW电流反馈型放大器

AD8002是一款双通道、低功耗、高速放大器，采用±5 V电源供电。它具有独特的跨导线性电路，因而能以出色的差分增益和相位误差性能驱动视频负载，每个放大器的功耗仅为50 mW。该放大器为电流反馈型，0.1 dB增益平坦度为60 MHz，同时差分增益和相位误差分别为0.01%和0.02°。因此，AD8002非常适合专业视频电子设备应用，如相机和视频切换器等。此外，低失真和快速建立特性则使它成为高速模数转换器的理想缓冲器件。AD8002具有低功耗特性，每个放大器的最大功耗为5.5 mA (VS = ±5 V)，而且可以采用+12 V单电源供电，同时负载电流达70 mA以上。该器件提供8引脚小型DIP和8引脚SOIC两种封装。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。

技术指标

-3dB Bandwidth: 600MHz
Slew Rate: 1.2kV/us
Ib: 3uA
# OpAmps per Pkg: 2
Input Noise (nV/rtHz): 2nV/rtHz
Vcc-Vee: 6V to 12V
Isy per Amplifier: 11.5mA

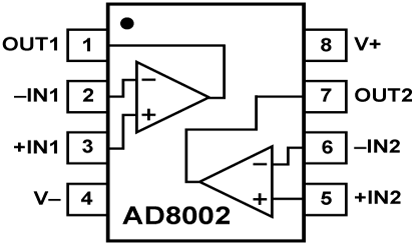

功能框图

特点

出色的视频特性(RL = 150 Ω, G = +2)
0.1 dB增益平坦度：60 MHz
差分增益误差：0.01%
差分相位误差：0.02°
低功耗(55 mW)
电源电流：每个放大器5.5 mA（最大值）
高速、快速建立
–3 dB带宽：600 MHz (G = +1)
–3 dB带宽：500 MHz (G = +2)
压摆率：1200 V/us
0.1%建立时间：16 ns
低失真
THD：–65 dBc (fc = 5 MHz)
三阶交调截点：33 dBm (F1 = 10 MHz)
SFDR：–66 dB (f = 5 MHz)
串扰：–60 dB (f = 5 MHz)
高输出驱动输出电流超过70 mA，最多可驱动8个后部端接的75 Ω负载

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
AD8002AN 产品状态: 停产	8 ld PDIP	8	工业	Tube, 50	-	-	N 材料信息
AD8002ANZ 产品状态: 量产	8 ld PDIP	8	工业	Tube, 50	$ 3.60	$ 3.26	Y 材料信息
AD8002AR 产品状态: 量产	8 ld SOIC	8	工业	Tube, 98	$ 3.95	$ 3.58	N 材料信息
AD8002AR-REEL 产品状态: 停产	8 ld SOIC	8	工业	Reel, 2500	-	-	N 材料信息
AD8002AR-REEL7 产品状态: 最后订购时间	8 ld SOIC	8	工业	Reel, 750	-	-	N 材料信息
AD8002ARM 产品状态: 最后订购时间	8 ld MSOP	8	工业	Tube, 50	-	-	N 材料信息
AD8002ARM-REEL 产品状态: 停产	8 ld MSOP	8	工业	Reel, 3000	-	-	N 材料信息
AD8002ARM-REEL7 产品状态: 停产	8 ld MSOP	8	工业	Reel, 1000	-	-	N 材料信息
AD8002ARMZ 产品状态: 量产	8 ld MSOP	8	工业	Tube, 50	$ 3.16	$ 2.86	Y 材料信息
AD8002ARMZ-REEL 产品状态: 量产	8 ld MSOP	8	工业	Reel, 3000	-	$ 2.86	Y 材料信息
AD8002ARMZ-REEL7 产品状态: 量产	8 ld MSOP	8	工业	Reel, 1000	-	$ 2.86	Y 材料信息
AD8002ARZ 产品状态: 量产	8 ld SOIC	8	工业	Tube, 98	$ 3.60	$ 3.26	Y 材料信息
AD8002ARZ-R7 产品状态: 量产	8 ld SOIC	8	工业	Reel, 750	-	$ 3.26	Y 材料信息
AD8002ARZ-RL 产品状态: 量产	8 ld SOIC	8	工业	Reel, 2500	-	$ 3.26	Y 材料信息

开发工具

产品型号	描述	报价	RoHS	查看PCN/PDN
AD8002AR-EBZ 产品状态: 量产	8-lead SOIC Evaluation Board	$ 18.25	是	-
AD8002ARM-EBZ 产品状态: 量产	8-lead MSOP Evaluation Board	$ 18.25	是	-
AD8002ARMZ 产品状态: 量产	MICRO SOIC	$ 4.96	是	-
AD8002ARZ 产品状态: 量产	SOIC 150 MIL	$ 5.66	是	-
