AD7417:10位数字温度传感器(AD7416)和四通道/单通道ADC

AD7417: 10位数字温度传感器(AD7416)和四通道/单通道ADC

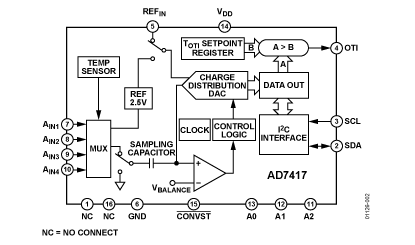

AD7417和AD7418是10位、四通道和单通道ADC，具有片内温度传感器，可采用2.7 V至5.5 V单电源供电。这些器件内置15 μs逐次逼近型转换器、5通道多路复用器、温度传感器、时钟振荡器、采样保持器和基准电压源(2.5 V)。AD7416仅具有温度监控功能，采用8引脚封装。通过多路复用器通道0可以访问这些器件上的温度传感器。选择通道0并启动转换后，转换结束时产生的ADC码为环境温度的测量结果（25°C时精度为±1°C）。可以将温度的上下限编程写入片内寄存器，器件提供一个开漏过温指示器(OTI)输出；当温度超过限值时，该输出有效。配置寄存器允许对OTI输出（高电平有效或低电平有效）检测及其工作模式（比较器或中断）进行编程。可编程故障队列计数器允许设置超限测量的次数，必须达到该次数才能触发OTI输出，从而防止高噪声环境中的杂散现象触发OTI输出。AD7416/AD7417/ AD7418的寄存器通过I2C®兼容串行接口进行读写。AD7416/AD7417串行总线地址的3个LSB是可以选择的，因此一条总线最多可以连接8个AD7416/AD7417器件。AD7417采用窄体、0.15英寸、16引脚小型封装(SOIC)或16引脚超薄紧缩小型封装(TSSOP)。AD7416和AD7418采用8引脚SOIC或MSOP封装。

The AD7417 and AD7418 are 10-bit, 4-channel and single-channel ADCs with an on-chip temperature sensor that can operate from a single 2.7 V to 5.5 V power supply. The devices contain a 15 μs successive approximation converter, a 5-channel multiplexer, a temperature sensor, a clock oscillator, a track-and-hold, and a reference (2.5 V). The AD7416 is a temperature-monitoring only device in an 8-lead package.The temperature sensor on the parts can be accessed via multip-lexer Channel 0. When Channel 0 is selected and a conversion is initiated, the resulting ADC code at the end of the conversion gives a measurement of the ambient temperature (±1°C @ 25°C). On-chip registers can be programmed with high and low tempera-ture limits, and an open-drain overtemperature indicator (OTI) output is provided, which becomes active when a programmed limit is exceeded.A configuration register allows programming of the sense of the OTI output (active high or active low) and its operating mode (comparator or interrupt). A programmable fault queue counter allows the number of out-of-limit measurements that must occur before triggering the OTI output to be set to prevent spurious triggering of the OTI output in noisy environments.An I²C® compatible serial interface allows the AD7416/AD7417/ AD7418 registers to be written to and read back. The three LSBs of the AD7416/AD7417 serial bus address can be selected, which allows up to eight AD7416/AD7417 devices to be connected to a single bus.The AD7417 is available in a narrow body, 0.15 inch, 16-lead, small outline package (SOIC) and in a 16-lead, thin shrink, small outline package (TSSOP). The AD7416 and AD7418 are available in 8-lead SOIC and MSOP packages.

AD7417 特点

10位ADC，15 μs和30 μs转换时间
1个和4个单端模拟输入通道
片内温度传感器：−40°C至+125°C
片内采样保持器
过温指示器
转换结束时自动关断
宽电源电压范围：2.7 V至5.5 V
I2C兼容型串行接口
可选串行总线地址，一条总线最多可以连接8个AD7416/AD7417器件
AD7416是LM75的出色替代产品

AD7417 亮点

AD7416/AD7417/AD7418具有片内温度传感器，可以精确测量环境温度（25°C时精度为±1°C，±2°C过温）。测量温度范围为−40°C至+125°C。通过将通道0（温度传感器）的ADC码与片内TOTI设定点寄存器的内容进行比较，实现过温指示功能。
AD7417是一款节省空间的10位模数转换解决方案，具备四个外部电压输入通道、片内温度传感器、片内基准电压源和时钟振荡器。
通过自动关断功能，AD7416/AD7417/AD7418可实现出色的功耗性能。吞吐速率较低时，器件可以进入低功耗关断模式，进一步降低功耗。

AD7417 技术指标

Output Type: Digital
Sensor Output: I²C ®
Temp Res(°C/LSB): 0.25°C/LSB
Supply Voltage Range: +2.7V to +5.5V
Temp Range(s): -40 to +125

AD7417 应用领域

提供环境温度监控功能的数据采集应用
工业过程控制
汽车电子
电池充电应用
个人计算机

AD7417 芯片订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs
AD7417AR 产品状态: 量产	16 ld SOIC	16	工业	Tube, 48	$ 4.04	$ 3.44
AD7417AR-REEL 产品状态: 量产	16 ld SOIC	16	工业	Reel, 2500	-	$ 3.44
AD7417AR-REEL7 产品状态: 量产	16 ld SOIC	16	工业	Reel, 1000	-	$ 3.44
AD7417ARU 产品状态: 量产	16 ld TSSOP	16	工业	Tube, 96	$ 3.85	$ 3.28
AD7417ARU-REEL 产品状态: 量产	16 ld TSSOP	16	工业	Reel, 2500	-	$ 3.28
AD7417ARU-REEL7 产品状态: 量产	16 ld TSSOP	16	工业	Reel, 1000	-	$ 3.28
AD7417ARUZ 产品状态: 量产	16 ld TSSOP	16	工业	Tube, 96	$ 3.51	$ 2.99
AD7417ARUZ-REEL 产品状态: 量产	16 ld TSSOP	16	工业	Reel, 2500	-	$ 2.99
AD7417ARUZ-REEL7 产品状态: 量产	16 ld TSSOP	16	工业	Reel, 1000	-	$ 2.99
AD7417ARZ-REEL 产品状态: 量产	16 ld SOIC	16	工业	Reel, 2500	-	$ 2.99
AD7417BR 产品状态: 量产	16 ld SOIC	16	工业	Tube, 48	$ 6.11	$ 5.13
AD7417BR-REEL 产品状态: 量产	16 ld SOIC	16	工业	Reel, 2500	-	$ 5.13
AD7417BR-REEL7 产品状态: 量产	16 ld SOIC	16	工业	Reel, 1000	-	$ 5.13
AD7417BRZ 产品状态: 量产	16 ld SOIC	16	工业	Tube, 48	$ 5.55	$ 4.67
AD7417BRZ-REEL 产品状态: 量产	16 ld SOIC	16	工业	Reel, 2500	-	$ 4.67
AD7417BRZ-REEL7 产品状态: 量产	16 ld SOIC	16	工业	Reel, 1000	-	$ 4.67
