AD652: 单芯片同步电压频率转换器

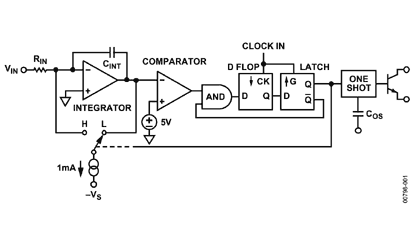

AD652 功能框图AD652同步电压频率转换器(SVFC)是一个功能强大的精密模数转换应用构建模块，100 kHz输出频率时的非线性误差典型值为0.002%（最大值0.005%）。传递函数固有的单调性和宽时钟频率范围使得转换时间和分辨率可以针对特定应用进行优化。AD652使用多种常用的电荷平衡技术来执行转换功能。它利用外部时钟定义满量程输出频率，而不是依赖于外部电容的稳定性。因此，传递函数更稳定、线性度更高，这对单通道和多通道系统都有很大好处。精密低漂移基准电压源和低温度系数片内薄膜调整电阻使增益漂移最小。此外，激光晶圆调整将初始增益误差降至0.5%以下。AD652的模拟和数字部分设计允许采用单端电源供电，从而简化隔离电源的使用。AD652按性能分为五种等级。JP级和KP级采用20引脚PLCC封装，额定工作温度范围为0°C至+70°C商用温度范围。AQ级和BQ级采用16引脚cerdip封装，额定工作温度范围为-40°C至+85°C工业温度范围。AD652SQ的工作温度范围为-55°C至+125°C的扩展温度范围。

AD652 特点
  • Low Cost
  • Single or Dual Supply, 5 V to 36 V, ±5 V to ±18 V
  • Full-Scale Frequency Up to 500 kHz
  • Minimum Number of External Components Needed
  • Versatile Input Amplifier
    - Positive or Negative Voltage Modes
    - Negative Current Mode
    - High Input Impedance, Low Drift
  • Low Power: 2.0 mA Quiescent Current
  • Low Offset: 1 mV
AD652 技术指标
  • Architecture: Non-Synchronous
  • # Channels: 1-Single Ended
  • Input Voltage Range (V): "i? 1/2 14V
  • Full Scale Fout (kHz): 500kHz
  • Accuracy (%/kHz): 0.4
  • Voltage Supply (V): +/- 5 to +/- 18
  • Supply Current : 2.5mA

AD652 芯片订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs
5962-9322201MEA 产品状态: 量产 16 ld CerDIP 16 军用 Tube, 25 $ 35.92 $ 32.47
AD652AQ 产品状态: 量产 16 ld CerDIP 16 工业 Tube, 25 $ 12.42 $ 10.89
AD652AQ/+ 产品状态: 量产 16 ld CerDIP 16 工业 Tube, 25 $ 14.71 $ 14.71
AD652BQ 产品状态: 量产 16 ld CerDIP 16 工业 Tube, 25 $ 18.64 $ 17.10
AD652JP 产品状态: 量产 20 ld PLCC 20 商业 Tube, 49 $ 13.42 $ 11.43
AD652JP-REEL 产品状态: 量产 20 ld PLCC 20 商业 Reel, 1000 - $ 11.43
AD652JP-REEL7 产品状态: 量产 20 ld PLCC 20 商业 Reel, 250 - $ 11.43
AD652JPZ 产品状态: 量产 20 ld PLCC 20 商业 Tube, 49 $ 12.00 $ 10.22
AD652JPZ-REEL 产品状态: 量产 20 ld PLCC 20 商业 Reel, 1000 - $ 10.22
AD652JPZ-REEL7 产品状态: 量产 20 ld PLCC 20 商业 Reel, 250 - $ 10.22
AD652KP 产品状态: 量产 20 ld PLCC 20 商业 Tube, 49 $ 16.65 $ 14.19
AD652KPZ 产品状态: 量产 20 ld PLCC 20 商业 Tube, 49 $ 15.63 $ 13.31
AD652KPZ-REEL 产品状态: 量产 20 ld PLCC 20 商业 Reel, 1000 - $ 12.92
AD652SE/883B 产品状态: 量产 20 ld LCC 20 军用 Tube, 54 $ 34.89 $ 31.36
AD652SQ 产品状态: 量产 16 ld CerDIP 16 军用 Tube, 25 $ 23.31 $ 20.20
