BANNER传感器应用举例—印刷电路板检测

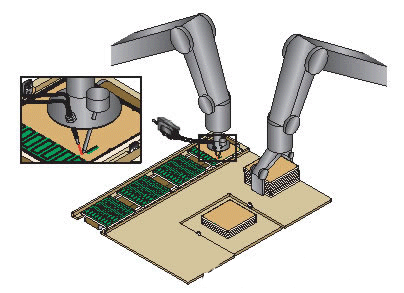

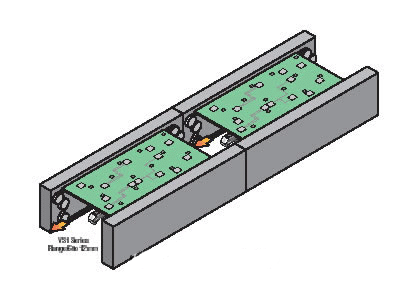

　　 ■印刷电路板码放高度检测&涂胶检测
　　 目的：确认粘合剂是否正确刷在IC芯片的粘结处以及监测PCB板的码放高度
　　 应用：带光纤的D10传感器，将光纤检测头安装在涂胶的位置附近，以确认胶是否被涂到正确位置。对射式VS2传感器用来检测已涂完胶的PCB板是否已码放到预定高度。
　　 传感器：VS2KRN5V & D10DNFP
　　 光纤：PBCT26U & L4C6镜头
　　

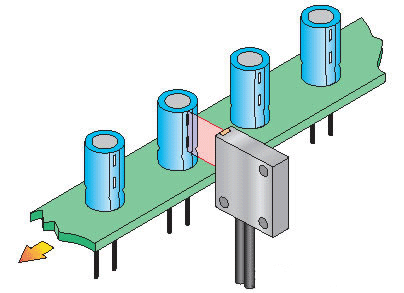

　　 ■电容极性检测
　　 目的：检测电容的放置方向是否正确
　　 应用：由于电容是有极性的，所以当它被插装到PCB板上时需要检测其放置方向是否正确。
　　 PBRS1X326U矩形光栅能检测到电容侧面的极性标识。对于D11E系列传感器，当没有检测到极性标识时会产生输出信号。
　　 传感器：D11EN6FP
　　 光纤：PBRS1X326U

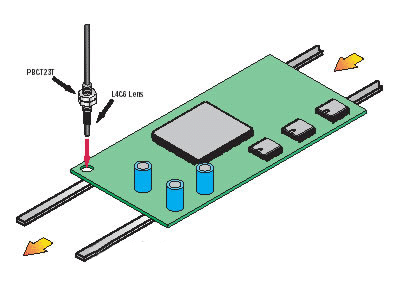

　　 ■PCB板定位孔检测
　　 目的：检测PCB板定位孔的有无
　　 应用：在检测一个完全插装好的PCB板之前，PCB板需要精胡定位在某一处。定位孔或其他的定位标志一般是用来定位的。MINI-BEAM专家型塑料光纤传感器配合使用同轴光纤和镜头，在6mm的检测距离处光点仅为0.25mm，可检测很小的孔。
　　 传感器：SME312FP
　　 光纤：PBCT26U & L4C6镜头

录入时间:2007-09-27 来源：中国电子市场网
