镀金、喷锡和FPC板流程图解

很多刚刚接触PCB的人都希望能够对PCB的流程有一个基础的认识。因此给大家两张图解流程，方便了解各个工序和加工顺序。

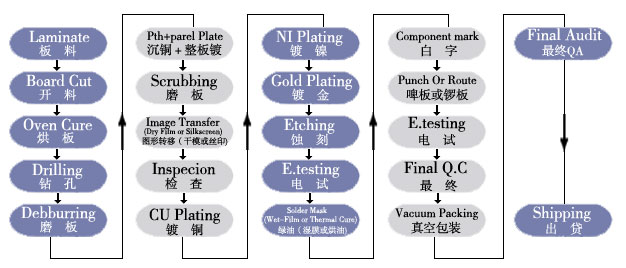

1、电镀金的一般流程：

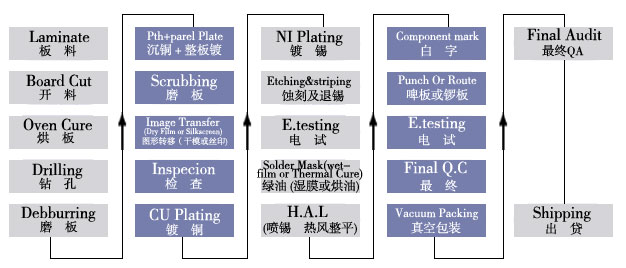

2、喷锡的一般流程：

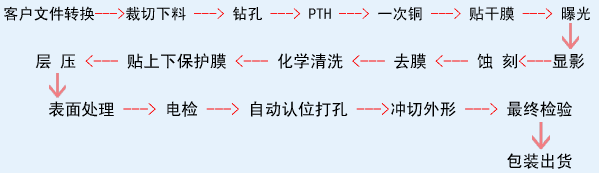

3、FPC的一般流程：
