MAX485 低功耗、限摆率、RS-485/RS-422收发器
MAX485 是用于RS-485与RS-422通信的低功耗收发器，每个器件中都具有一个驱动器和一个接收器。MAX485 的驱动器摆率不受限制，可以实现最高2.5Mbps的传输速率。这些收发器在驱动器禁用的空载或满载状态下，吸取的电源电流在120uA至500uA之间。驱动器具有短路电流限制，并可以通过热关断电路将驱动器输出置为高阻状态，防止过度的功率损耗。接收器输入具有失效保护特性，当输入开路时，可以确保逻辑高电平输出。MAX485 为半双工应用设计。
MAX485 关键特性
- 容错应用
- MAX3430：±80V故障保护、失效保护、1/4单位负载、+3.3V、RS-485收发器
- MAX3440E–MAX3444E：±15kV ESD保护、±60V故障保护、10Mbps、失效保护、RS-485/J1708收发器
- 对于空间受限应用
- MAX3460–MAX3464：+5V、失效保护、20Mbps、PROFIBUS RS-485/RS-422收发器
- MAX3362：+3.3V、高速、RS-485/RS-422收发器，采用SOT23封装
- MAX3280E–MAX3284E：±15kV ESD保护、52Mbps、+3V至+5.5V、SOT23、RS-485/RS-422、真失效保护接收器
- MAX3293/MAX3294/MAX3295：20Mbps、+3.3V、SOT23、RS-485/RS-422发送器
- 对于多通道收发器应用
- MAX3030E–MAX3033E：±15kV ESD保护、+3.3V、四路RS-422发送器
- 对于失效保护应用
- MAX3080–MAX3089：失效保护、高速(10Mbps)、限摆率RS-485/RS-422收发器
- 对于低电压应用
- MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E：+3.3V供电、±15kV ESD保护、12Mbps、限摆率、真正的RS-485/RS-422收发器
MAX485 应用/使用
- 工业控制局域网
- 电平转换器
- 低功耗RS-422收发器
- 低功耗RS-485收发器
- 用于EMI敏感应用的收发器
- 直接替代LTC485 (MAX485)

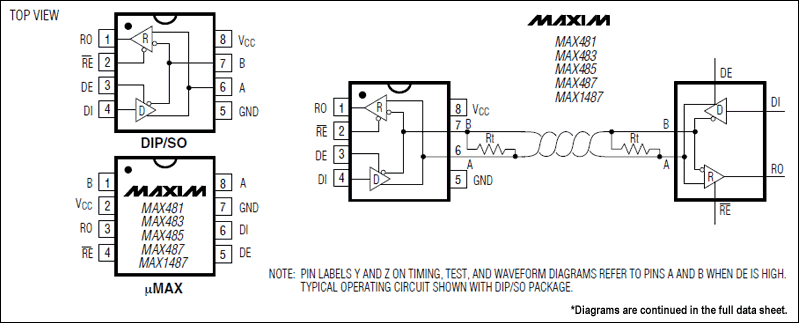

MAX485 图表MAX485 定购信息
MAX485 定购信息
| 型号 | 封装: | 温度 |
| MAX485MJA | -55°C至+125°C | |
| MAX485C， MAX485D | ||
| MAX485CPA+ | PDIP;8引脚 | 0°C至+70°C |
| MAX485CPA | PDIP;8引脚 | 0°C至+70°C |
| MAX485EPA+ | PDIP;8引脚 | -40°C至+85°C |
| MAX485EPA | PDIP;8引脚 | -40°C至+85°C |
| MAX485CSA+T | SOIC;8引脚 | 0°C至+70°C |
| MAX485CSA+ | SOIC;8引脚 | 0°C至+70°C |
| MAX485CSA | SOIC;8引脚 | 0°C至+70°C |
| MAX485CSA-T | SOIC;8引脚 | 0°C至+70°C |
| MAX485ESA+T | SOIC;8引脚 | -40°C至+85°C |
| MAX485ESA+ | SOIC;8引脚 | -40°C至+85°C |
| MAX485ESA | SOIC;8引脚 | -40°C至+85°C |
| MAX485ESA-T | SOIC;8引脚 | -40°C至+85°C |
| MAX485CUA | uMAX;8引脚 | 0°C至+70°C |
| MAX485CUA-T | uMAX;8引脚 | 0°C至+70°C |
| MAX485CUA+ | uMAX;8引脚 | 0°C至+70°C |
| MAX485CUA+T |
