按键式非易失性数字电位器X9511
X9511 是一个理想的按钮控制电位器，其内部包含了31 个电阻单元阵列，在每个电阻单元之间和任一端都有可以被滑动端访问的抽头，滑动端的位置由PU 和PD 来控制，滑动端的位置可以存储在EEPROM
存储器中，在下次上电使用时将被重新调用。 典型特性 低功耗CMOS 工作电流最大8mA 等待电流最大200uA 31 个电阻单元 有温度补偿 ±20%端点到端点阻值范围 -5V—+5V 电压范围 32 个滑动抽头点 滑动端的位置取决与2 个按钮输入 慢速和快速扫描方式 自动贮存（AUTOSTORER）选项 手动贮存选项 滑动端位置贮存与非易失性存储器之中，可在上电时重新调用 滑动端位置数据可保持10 年 X9511W=10KOhm 8 引脚DIP，SOIC 封装 温度范围：民用，工业，军品级
X9511特性
- 低功耗CMOS
- 工作电流最大8mA
- 等待电流最大200μA
- 31个电阻单元
- 有温度补偿
- ±20%端点到端点阻值范围
- -5V—+5V电压范围
- 32个滑动抽头点
- 滑动端的位置取决与2个按钮输入
- 慢速和快速扫描方式
- 自动贮存（AUTOSTORER）选项
- 手动贮存选项
- 滑动端位置贮存与非易失性存储器之中，可在上电时重新调用
- 滑动端位置数据可保持10年
- X9511W=10KΩ
- 8引脚DIP，SOIC封装
- 温度范围：民用，工业，军品级
X9511 典型应用
- 家庭影院系统
- 电子保健产品
- 电话机，有线电视设备，无绳电话

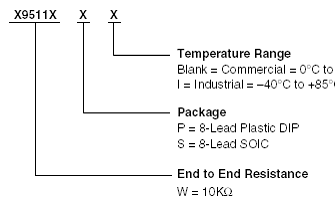

X9511 订购信息

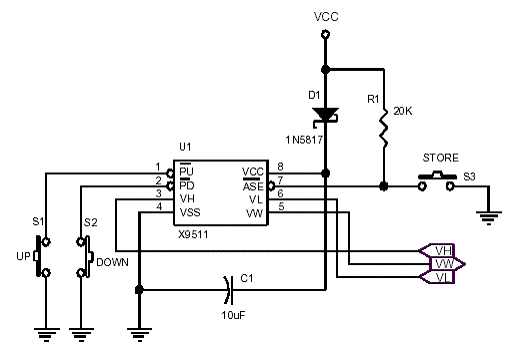

X9511 应用电路
X9511 芯片订购指南
| 芯片型号 | 产品状态 | 温度范围 | 封装尺寸图 | 潮湿敏感度等级MSL | 美元价格US $ |
| X9511WP | 量产 | 民用级 | 8 Ld PDIP | N/A | 1.58 |
| X9511WPI | 量产 | 工业级 | 8 Ld PDIP | N/A | 1.94 |
| X9511WPIZ | 量产 | 工业级 | 8 Ld PDIP | N/A | 1.62 |
| X9511WPZ | 量产 | 民用级 | 8 Ld PDIP | N/A | 1.31 |
| X9511WS | 量产 | 民用级 | 8 Ld SOIC | 1 | 1.58 |
| X9511WSI | 量产 | 工业级 | 8 Ld SOIC | 1 | 1.94 |
| X9511WSIT1 | 量产 | 工业级 | 8 Ld SOIC T +R | 1 | 1.94 |
| X9511WSIZ | 量产 | 工业级 | 8 Ld SOIC | 1 | 1.62 |
| X9511WSIZT1 | 量产 | 民用级 | 8 Ld SOIC T +R | 1 | 1.62 |
| X9511WST1 | 量产 | 民用级 | 8 Ld SOIC T +R | 1 | 价格录入中 |
| X9511WST2 | 量产 | 民用级 | 8 Ld SOIC T +R | 1 | 1.62 |
| X9511WSZ | 量产 | 民用级 | 8 Ld SOIC | 1 | 1.31 |
| X9511WSZT1 | 量产 | 民用级 | 8 Ld SOIC T +R | 1 | 1.36 |
| X9511WSIZT2 | Coming Soon | 民用级 | 8 Ld SOIC T +R | 1 | 价格录入中 |
| X9511WSZT2 | Coming Soon | 民用级 | 8 Ld SOIC T +R | 1 | 价格录入中 |
| X9511WSC7898 | 停产 | 民用级 | 8 Ld SOIC | 1 | N/A |
| X9511WSC7975 | 停产 | 民用级 | 8 Ld SOIC | 1 | N/A |
| X9511WSIT2 | 停产 | 工业级 | 8 Ld SOIC T +R | 1 | N/A |
| X9511WST1C7975 | 停产 | 民用级 | 8 Ld SOIC | 1 | N/A |
