KJ042 脉冲列调制形成器

KJ042 脉冲列调制形成器主要适用于作可控硅三相桥式全控整流电路的脉冲列调制源,同样也适用于三相半控、单相全控、单相半控线路中作脉冲列调制源。电路具有脉冲占空比可调性好、频率调节范围宽、触发脉冲上升沿可与同步调制信号同步等优点。KJ042 电路也可作为可控制的方波发生器,用于其它的电子线路中。

一、KJ042 电路工作原理

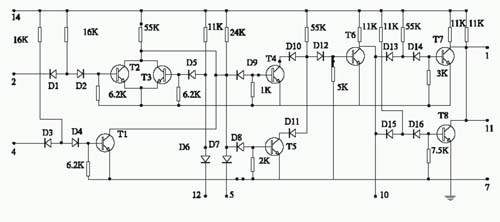

KJ042内部原理图和应用实例见下图,以三相全控桥式电路为例,来自三块触发器(KJ004KJ009)13端的脉冲信号分别送入KJ042电路的2、4、12端,由T1、T2、T3进行节点逻辑组合。T5、T6、T8组成一个环形振荡器,由T4的集电极输出来控制环形振荡器的起振荡器的起振和停振。当没有输入脉冲时,T4导通,振荡器停振。反之,T4截止,振荡器超振。T6集电极输出是一系列与来自三相的六个触发脉冲的前沿同步间隙60 的脉冲。经T7倒相放大分别输入三块触发器(KJ004KJ009 的14端)。此时从KJ004KJ009 电路的1端和15端输出是调制后的脉冲列触发脉冲,调制脉冲的频率由外接电容C2和R1、R2决定,见下式:

F=1/T1+T2其中T1=0.693R1·C2,T2=0.693C2R1R2/ R1+R2

T1、T2为导通半周和截止半周的时间。
改变R1、R2的比例可以得到满意的调制脉冲占空比。如将KJ042电路用于单相整流电路中则2、4、12脚三个输入端只需用一个。其它两个接低电位(0V)。


二、KJ042 典型接线图及各点波形

KJ042脉冲列调制形成器

三、KJ042 封装形式:
该电路采用C—14线白瓷和黑瓷两种外壳封装,外形尺寸按电子工业部部颁标准。《半导体集成电路外形尺寸》SJ1100—76。

四、KJ042 电参数
◆ 电源电压:直流+15V,允许波动±5%(±10%时功能正常)
◆ 电源电流:正电流≤20mA
◆ 输入二极管反压≥30V
◆ 输入端正向电流≤2mA
◆ 输出脉冲:
(1)幅度:≥13V
(2)最大输出能力:12mA
◆ 调制脉冲频率5~10KH2(通过调节外接R、C达到)
◆ 使用环境温度为四级:C:0~70℃ E:-40~85℃ R:-55~85℃ N:-55~125℃
