KJ008/KJ007 可控硅过零触发器

   KJ008/ KJ007 可控硅过零触发器能使双向可控硅的开关过程在电源电压为零或电流为零的瞬间进行触发。这样,负载的瞬态浪涌和射频干扰最小,可控硅的使用寿命也可提高。该电路可用于恒温箱温度控制、单相或三相交流电机和电器的无触点开关、交流灯光闪烁器等设备中作为零触发用。电路内部有自生直流稳压源,可以直接接交流电网电压使用。该电路具有零电压触发、零电流触发、输出电流大等功能特点。 .
KJ008/ KJ007 电路工作原理
  KJ008/ KJ007 可控硅过零触发器在零压应用时,同步电压通过R2加到1和14端之间,V1进行过零检测。V2-V5组成的差分比较器一端(4端)按基准电压。当来自传感器(2端)的电压小于基准电压时,V7、V8组成的输出级在同步电压过零时发出触发脉冲。当2端的电压大于基准电压时输出级截止,没有触发脉冲。

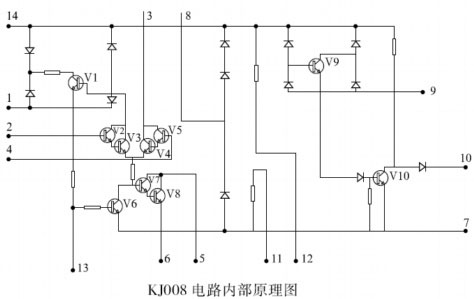

  KJ008/ KJ007 电路在零电流触发应用时,同步电压取自可控硅阳极,通过检测可控硅的工作情况来进行零电流触发。当负载电流为零时(可控硅关闭)、同步电压通过负载R2加到9和14端进行过零检测,由10端输出送到13端。当来自传感器(2端)的电压小于基准电压(4端)时,输出触发脉冲。当来自传感器的电压大于基准电压时,输出无触发脉冲。KJ008/ KJ007 电路内部原理图如下,同步电阻R2选择按下式计算:R2=同步电压/5×103(Ω)

KJ008 可控硅移相电路内部原理图

KJ008/ KJ007 封装形式
   KJ008/ KJ007 可控硅过零触发器采用C-14线白瓷和黑瓷两种外壳封装,外形尺寸按电子工业部部颁标准《半导体集成电路外形尺寸》SJ1100-76。
KJ008可控硅移相电路封装形式

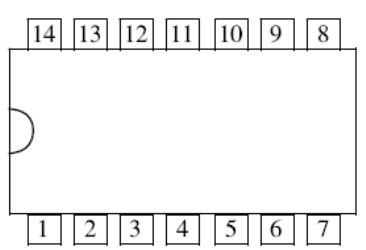

功能 电压过零检测 检测输入 电源外接 基准电压 输出 扩展(或地) 自生电源 电流过零检测 电流反馈 基准电阻 控制端 Vcc
脚号 1 2 3 4 5 6 7 8 9 10 11 12 13 14

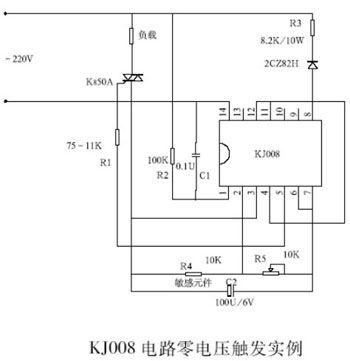

KJ008/ KJ007 电路零电压触发实例

KJ008电路零电压触发实例

KJ008/ KJ007 典型接线图及各点波形

KJ008功率扩展接发KJ008电路各种波形图

KJ008/ KJ007电参数

  1. 电源电压:(1)自生直流电源电压+12-+14V。外接直流电源电压+12—+16V。
  2. 电源电流:≤12mA。
  3. 零检测输入端最大峰值电流:8mA。
  4. 输出脉冲:
      (1)最大输出能力:50mA(脉冲宽度400μS以内),可扩展。
      (2)输出脉冲幅度:≥13V。
      (3)输出管反压:BVceo≥18V(测试条件Ie=100μA)
  5. 输入控制电压灵敏度:100mV、300mV、500mV。
  6. 零电流检测输出幅度:≥8V。
  7. 使用环境温度为四级:C:0~70℃ R:—55~85℃
    E:—40~85℃ M:—55~125℃

KJ007KJ008的特例,分为KJ0071和KJ007V两种,该电路或者是零电压触发或者是零电流触发,其中KJ007I是零电流触发,KJ007V是零电压触发。

陶瓷封装KJ008 芯片表面打字

KJ008 芯片表面打字

陶瓷封装KJ008 管装实物图

KJ008 管装实物图
