PWM-S3 三相调功器

PWM-S3 由脉宽调制器和过零触发电路构成。它在电流电压零点附近触发可控硅导通，通过改变重复周期内可控硅导通的周波数，实现调功。由于可控硅在过零时导通，避免“污染”电网，减小了对负载和电源的冲击。PWM-S3 主要用在温控系统等，也可用于舞台灯光。

PWM-S3 主要技术指标

1. 电源：220V~±10%
2. 重复周期范围：1~10S
3. 输入电压范围：几种输入都可以，请事前说明
   手动（见图一）；3#4#6#接电位器（实际0—8V控制）
   0--5V（见图二）；（0—10mA）
   4—20mA（见图三）
4. 调功范围：0~100%
5. 负载能力：500mA（一般都需功率扩展）
6. 隔离耐压：≥1500VAC
7. 环境温度：-10℃~+70℃
8. 外形尺寸：130×86
9. 固定孔尺寸：113×75

PWM-S3 应用举例

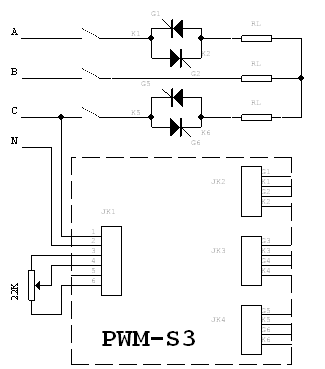

图一 手动调节的Y形三相三线调功

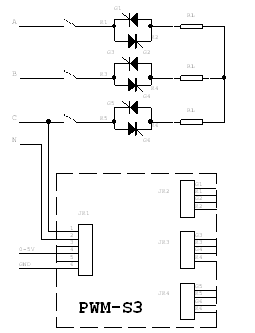

图二 0-5V输入的三相四线Y形负载

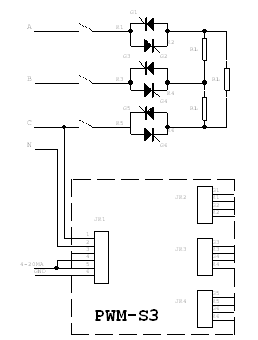

图三 4-20mA输入的三相三角形负载
