KCZ5sh 单相交流调压器
KCZ5sh 单相交流调压器采用集成电路晶闸管移相触发器组成。除具有KCZ5的特点外，脉冲分二路输出，可分别触发二只单向可控硅。组件可用于温控、单相电机的调压调速、舞台调光及可调整的交直流电源中。
KCZ5sh 工作原理
交流220V电源从JK1的2、3输入，经B1降压整流、稳压，提供内部直流电源。由KC05作为移相触发器，分别通过二只脉冲变压器经JK2送出二路脉冲，然后触发二只单向晶闸管，JK3为给定信号输入，如果输伙电压信号,则从IN1及GND输入0--8V电压信号即可。如用电位器给定,则请用2.2K电位器按应用图接入。
KCZ5sh 技术参数
- 输入电压：220V±10V
- 移相控制电压：直流0～＋8V
- 移相范围：≥170°
- 输出触发脉冲电流：300mA（最大）
- 输出触发脉冲前沿：<1US
- 输出端绝缘：优于2500VAC
- 环境温度：－10～＋70℃
- 外形尺寸：86*105
KCZ5sh 应用实例

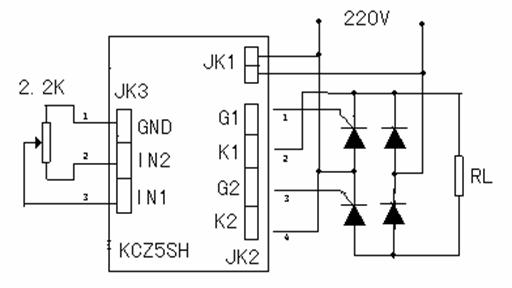

< 1 > KCZ5sh 整流应用

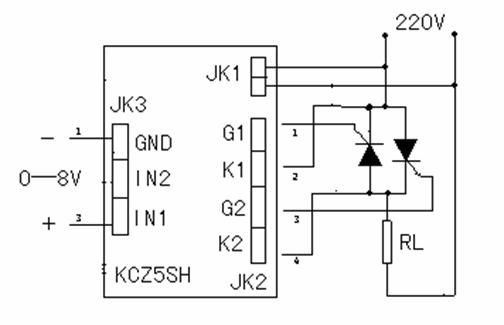

< 2 > KCZ5sh 交流调压应用
KCZ5sh 技术支持与电子电路设计开发资源下载
- KCZ5sh 数据手册DataSheet下载.PDF
