KCZ5A 单相交流调压器
KCZ5A 单相交流调压器采用集成电路晶闸管移相触发器，组成具有P·I调节的电压负反馈的晶闸管调整器。组件具有输出电压范围宽、电压调节平滑，电压反馈从零开始、线性度好、稳定可靠、重复性好，组件整个控制部分与强电隔离性能好，自带直流电源等特点。组件可用于温控、单相电机的调压调速、舞台调光及可调整的交直流电源中，可取代ZK1电压调整器使用的任何场合。
KCZ5A 工作原理
交流220V电源从CN2的2、3输入，经T1降压整流、稳压，提供内部直流电源。由KC785作为移相触发器，分别通过二只脉冲变压器送出二路脉冲，然后合成一路触发双向晶闸管，输出二端的电压反馈，从CN2的1、2输入，经T2送至LM324进行线性整流，反馈电压与来自CN1的2端的给定信号综合后经P·I调节，再由KC785构成移相触发信号。KC785各点波形见图二。应用图三中的2.2K电位器为输入电压给定。
KCZ5A 技术参数
- 输入电压：220V±10V
- 移相控制电压：直流0～＋8V
- 移相范围：≥170°
- 输出触发脉冲电流：300mA（最大）
- 输出触发脉冲前沿：<1µS
- 组件稳压精度：≤3%
- 温度漂移：≤±3°（20 - 40°C）
- 输出端绝缘：优于2500VAC
- 环境温度：－10～＋70℃
KCZ5A 应用实例

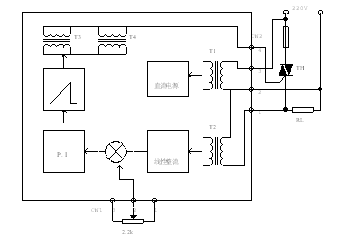

KCZ5A 原理图

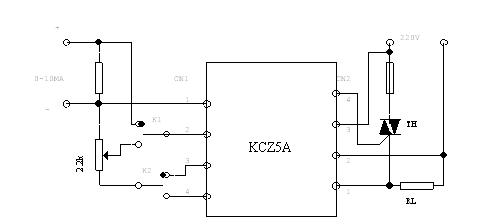

手动自动转换接线图
