KCZ3 集成化三脉冲触发组件

KCZ3 为三相桥式半控变流器的触发，组件输出级允许负载电流：300mA每一相输出脉冲，能可靠驱动一只大功率可控硅。能适应各种移相电压。同步方式简单。适用于三相桥式半控变流器的触发。

为便于用户使用，有KCZ3 套件提供。使用时仅需接上主回路及给定电位器即可。

KCZ3 技术参数

1. 交流同步电压：相电压10V（有效值）
2. 移相控制电压：直流0～＋8V（也可根据用户要求，调在其它值）
3. 移相范围：≥170°
4. 输出触发脉冲电流：300mA（最大）
5. 输出触发脉冲前沿：<1µS
6. 温度漂移：≤±3°（±20°C）
7. 电源电压：±15V 波动±5%
8. 输出端绝缘：优于2500VAC
9. 环境温度：－10～＋70℃
10. 外形尺寸：140×81×48
11. 配用印制板插头座：CX-Y-15双排

KCZ3 引出脚排列

1. R相同步输入端
2. R相脉冲输出
3. S相同步输入端
4. +24V脉冲电源
5. -15V电源输入端
6. T相同步输入端
7. S相脉冲输出
8. T相脉冲输出
9. GND
10. GND
11. GND
12. GND
13. +15V电源输入端
14. +15V电源输入端
15. 移相输入端

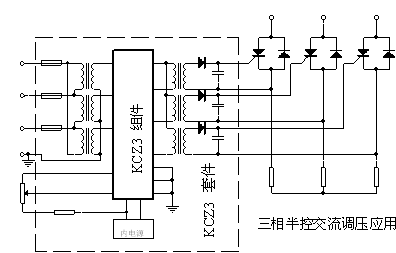

KCZ3 应用图如下
