KCZ1B 小功率直流电机控制器
KCZ1B 小功率直流电机控制器是KCZ1的改进型。适用于额定电压为200V的2.2KW及其以下小功率直流电机的调速。具有电压负反馈、限流设定、电流截止反馈，开关机均有软起动等功能。并且体积小，调速范围宽、性能好，调速平滑，结构合理，操作方便，精度高并带有励磁等优点。可以广泛应用于各种2.2KW以下的直流电动机的调速场合中。
KCZ1B 工作原理
组件将主电路和控制电路都安装在一块185×115的印刷板上，使用时只需接上电网电压和电机就可以工作。接上220V电压即提供了主电路和控制电路电源。变压器B1降压提供15V直流电源及30V同步信号。KC785移相触发器控制可控硅的导通角。324运放组成电压负反馈; 358运放组成过流保护,在电流超过额定值时禁止脉冲输出,使可控硅截止; 在过流封锁的情况下,欲使板子继续工作，必须重新开关电源才能继续工作。外接2.2K电位器是调速电位器,调节该电位器能使输出电压平滑上升。
KCZ1B 技术参数
- 电网电压：220V±10% 50HZ
- 输出额定电压：直流200V
- 限流设定：出厂时设定为110%额定电流。
- 过流保护：150%额定电流时动作，封锁移相触发脉冲。动作时间10S并保持到关机。关机后重新开启电源，才能进入工作状态
- 升降速时间正定范围：0.5 – 10SEC （出厂调定时间：3秒）
- 输出励磁电压：直流200V
- 输出励磁电流：1A
- 调速范围：1 : 30 (电压闭环) 1 : 50 (速度闭环)
- 稳速精度：≤1% (电压闭环) ≤1% (速度闭环)
- 允许使用环境温度：0°C --+40°C
- 外形尺寸:220×120×56
KCZ1B 型调速器参数的整定
1）最大输出电流（Imax）调整：顺时针方向调整Imax电位器，最大输出电流减小，反时针方向旋转电位器，最大输出电流增大。出厂前本公司技术人员根据电机的功率大小不同设定为110%额定电流，客户不再需要调整该电位器。
2）电压（速度）调节器（GSC）的比例时间常数的整定：GSC改变的是动态放大倍数，积分时间不变。故调节GSC电位器可使转速达到最稳定的目的。
3）最大输出电压（Vmax）调整：因反馈量的不同（如测速电机的不同）而出现输出电压偏低时，反时针方向旋转电位器，可使输出达到最大值。
KCZ1B 安装使用
主接线柱AC1、AC2接220V交流电，M+接电机电枢+，M-接电机电枢-；F+接电机励磁+，F-接电机励磁—。小接线柱IN1接给定电位器定头，IN2接给定电位器动端，GND接给定电位器另一定头。CR为封锁端，如果与旁边的GND短接，则封锁脉冲输出，不用封锁也可不接。
UP为外接速度反馈输入。如需外接测速电机，则接测速电机+输出，- 输出接GND。 同时，控制板右边的开关须打向板的外侧，（正常打在内边方向）。在接线正确以后，先把给定电位器拧到最小，然后再合上电源，逐惭转动给定电位器，增加给定值，电机应逐步开始运转，直到最高速度。
注：客户在购买此调速器之前，需讲明电机的功率大小，本公司技术人员根据电机的功率大小进行调试后出厂。

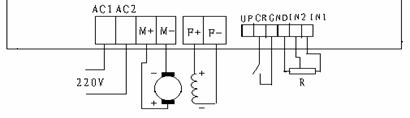

KCZ1B外接线图

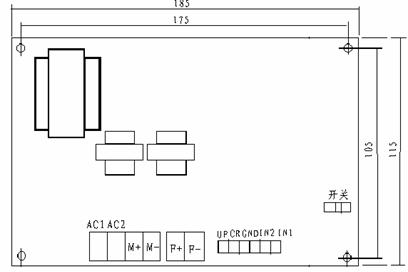

KCZ1B 内部结构图
