KCZ1A 小功率直流电机控制器

KCZ1A 小功率直流电机控制器是KCZ1的改进型。适用于额定电压为1KW200V以下小功率直流电机的调速。具有电压负反馈，电流截止反馈，励磁输出等功能，并且体积小，调速性能好，调速平滑。组件还可用作直流稳压电源。

KCZ1A 技术参数

1. 电网电压：220V±10%
2. 输出额定电压：直流200V
3. 输出额定电流：5A，MAX 9A （<10MS）
4. 输出励磁电压：直流220V
5. 输出励磁电流：0.5A
6. 调速比：可达20 : 1
7. 允许使用环境温度: -10°C --+50°C
8. 外形尺寸:185×133

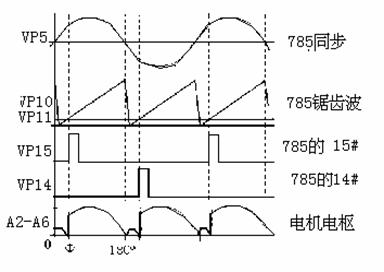

图（2）KCZ1A板中各点波形

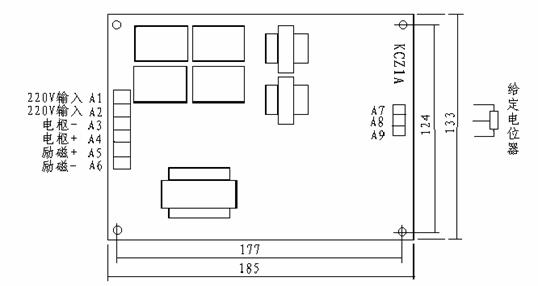

KCZ1A 安装图

KCZ1A 技术支持与电子电路设计开发资源下载

• KCZ1A 数据手册DataSheet下载.PDF
