KCR-S3B 通用调压调速装置

KCR-S3B 是三相调压调速装置。具有电压环、电流环、软起动（用户根据需要，也可选择硬起动）、控制信号P·I调节、限流设定、过流截止（封锁）等功能，还有缺相保护、线性整流，为霍尔传感器提供电源端口。大大提高了原型板的技术性能，扩大了应用范围，广泛用于三相全桥整流、六双反星整流、六相半波整流、三相全控半控、交流调压、有源逆变、稳压源、稳流源、蓄电池行业、水处理行业、传动系统中电机调压调速和串级调速等可控硅控制设备中。

KCR-S3B 既可以工作在闭环状态，也可以在开环状态下工作（这时相当于KCZ6板），由用户自己选择。

KCR-S3B 主要技术指标

电源：三相380V
移相控制电压（对应0～120°）：直流0～＋8V（也可根据用户要求，调在其它值）
触发脉冲形式：脉冲列调制式双脉冲
脉冲列频率：5～10KHZ
输出触发脉冲电流：500mA（最大）
输出触发脉冲前沿：<1µS
电压反馈：3V交直流反馈电压。
电流反馈：额定电流/0.1ACT或75mV分流器
各相脉冲不均衡度：<±3°
软起动：5S
限流设定：出厂时设定为110%额定电流。用户也可自行设定（调节P2）
过流保护：150%额定电流时动作，封锁移相触发脉冲。动作时间10mS并保持到关机。关机后重新开启电源，才能进入工作状态，如需自已调节，可调P11
缺相保护：电源一旦缺相，立即封锁触发脉冲。动作时间10mS并保持到关机。关机后重新开启电源，才能进入工作状态
稳压、稳流精度：优于1%
输出端绝缘：优于2500VAC
环境温度：－10～＋45℃
外形尺寸：215×125×48
安装孔（φ3.5）尺寸：160×112

KCR-S3B 使用说明

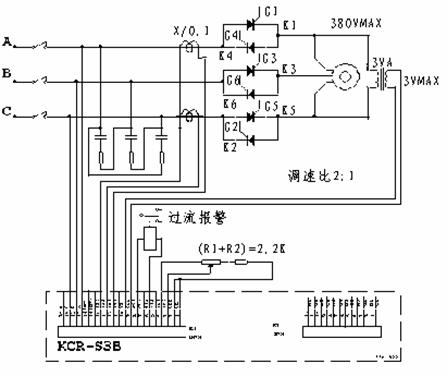

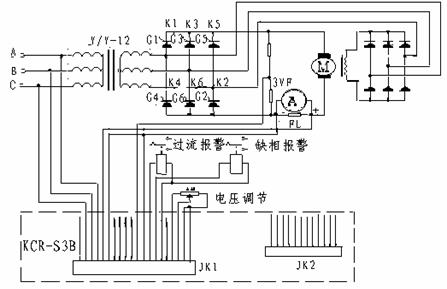

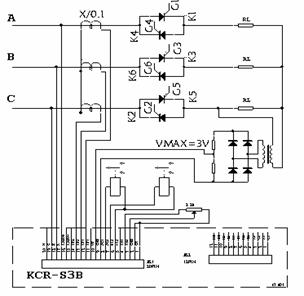

出厂时组件板调在闭环应用状态（K1拨在1挡），应在JK1的相应端子上接入电压反馈、电流反馈才能正常工作。如果用户选择开环工作状态，只要把K1拨向2或3挡即可。这时KCR-S3B 等效一块KCZ6板。移相控制电压的接法见后举例。

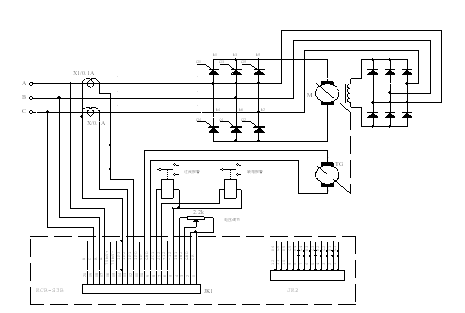

反馈电压取自测速发电机时，应将其输出电压分压，满足技术指标中第(7）条的要求。
S3B用作调压调速时，如果电动机重荷起动，为防止堵转，可选择硬起动。这时只要焊掉R4即可。

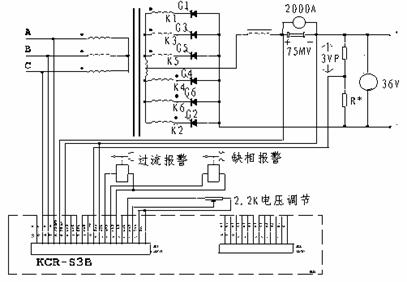

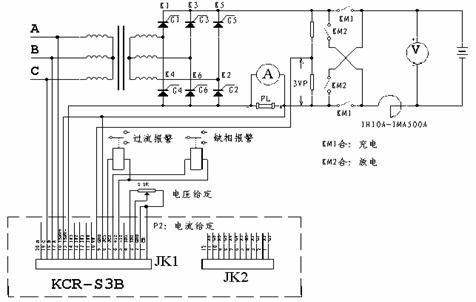

S3B用作稳流源（例如充电机、电焊机）时，只需接入电流反馈信号（CT 或75mV分流器），并将JK1端子的IF0、VF短接。
用户使用0～10mA自动信号移相控制时，不接移相控制电位器，在JK1的IN2端子与地之间接一只820Ω的电阻。如果使用4～20mA自动信号作移相控制时，则由本厂为用户另行调试。
正常出厂成品，同步变压器为△/Y-11接法，配无主变压器或Y/Y-12主变。如主变压器为其它接法，请在订货时说明。
