KC06 可控硅移相触发器

KC06 适用于双向可控硅或二只反向并联可控硅线路的交流相位控制;移相范围宽,控制方式简单,易于集中控制,有失交保护,输出电流大等优点。是交流调光、调压的理想电路。具有自生直流电源,可由交流电网直接供电,无需外加同步、脉冲变压器和外接直流电源。

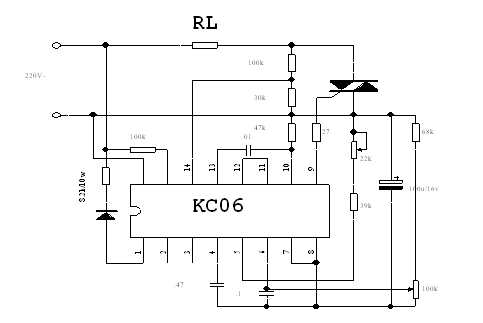

KC06 电子电路应用实例

KC06 电子电路应用实例

KC06 主要技术参数:
  1. 电源电压:(1)外接直流电源:+15V 波动±5%(±10%时有功能)(2)自生直流电源电压:+12——+14V
  2. 电源电流:≤12mA
  3. 同步电压:≥10V(有效值)
  4. 同步输入端允许最大同步电流:5mA
  5. 移相范围:≥170°(同步电压220V,同步输入电阻51KΩ)
  6. 移相输入端偏置电流:≤10μA
  7. 输出脉冲宽度:100uS——2mS(改变脉宽电容)
  8. 输出脉冲幅度:≥13V(电源电压15V时,1KΩ负载)
  9. 最大输出能力:200mA(吸入脉冲电流)
  10. 输出管反压:BVceo ≥18V
  11. 正负半周脉冲相位不均衡度:≤±3°
  12. 使用环境温度:-10℃ - +70℃
