54LS83 / 74LS83 LSTTL型快速进位四位二进制全加器

54LS83 / 74LS83 特点：

• 四位全超前进位
• 系统既能实现局部的功能又能达到行波进位的经济性
• 典型参数： t加法时间=25ns（两个 8位字） t加法时间=45ns（两个 16位字） Pd=95mW

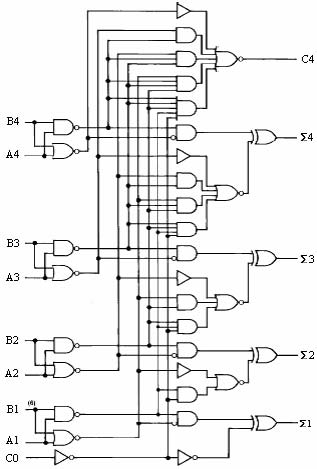

外引线排列图

说明：

这个改进型的全加器可完成两个 4位二进制字的加法。每一位都有和（∑）的输出，第四位为总进位（ C4）。本加法器可对内部 4位，进行全超前进位，在 10ns（典型）之内产生进位项。这种能力给系统设计者在经济性上提供局部的超前性能，且减少执行行波进位的封装数。

全加器的逻辑（包括进位）都采用原码形式。不需要逻辑或电平转换就可完成循环进位。

推荐工作条件

符号	参数名称	74LS83			54			单位
		最小	典型	最大	最小	典型	最大
Vcc	电源电压	4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压	2			2			V
VIL	输入低电平电压			0.8			0.7	V
IOH	输出高电平电流			-400			-400	μA
IOL	输出低电平电流			8			4	mA
TA	工作环境温度	-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件		74LS83			54LS83			单位
				最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II=-18mA				-1.5			-1.5	V
VOH	输出高电平电压	Vcc=最小 VIL =最大 VIH=2V IOH =最大		2.7			2.5	3.4		V
VOL	输出低电平电压	Vcc=最小 VIL =最大 VIH=2V IOL =最大				0.5		0.25	0.4	V
II	输入电流 (最大输入电压时 )	Vcc=最大 VI=7V	任一 A、B			0.2			0.2	mA
			C0			0.1			0.1
IIH	输入高电平电流	Vcc=最大 VI=2.7V	任一 A、B			40			40	μA
			C0			20			20
IIL	输入低电平电流	Vcc=最大 VI=0.4V	任一 A、B			-0.8			-0.8	mA
			C0			-0.4			-0.4
IOS	输出短路电流	Vcc=最大 VO=0V		-20		-100	-20		-100	mA
ICCH	高电平电源电流	Vcc=最大（注）				34		19	34	mA
ICCL	低电平电源电流	Vcc=最大（注）				39		22	39	mA

注：ICCH在所有输出开路和所有输入接 4.5V条件下或所有 B输入接地，其它所有输入

接 4.5V下测量； ICCL在所有输出开路和所有输入接地条件下测量。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件	参数值			单位
					最小	典型	最大
tPLH	传输延迟	C0				16	24	ns
tPHL	传输延迟		Σi			15	24
tPLH	传输延迟	Ai或 Bi				15	24	ns
tPHL	传输延迟					15	24
tPLH	传输延迟	C0		CL=15pF RL=2kΩ		11	17	ns
tPHL	传输延迟		C4			11	22
tPLH	传输延迟	Ai或 Bi				11	17	ns
tPHL	传输延迟					12	17
